Tilting Çekvalfler

Açılı Sitli Çekvalfler

Hidrolik Frenli Açılı Sitli Çekvalfler

Hidrolik Frenli Tilting Çekvalf

Nozul Tip Çekvalf

Eksenel Yaylı Çekvalf

Klapet (Kurbağalık)

Dip Klapesi

Çekvalf Kullanım Kılavuzları

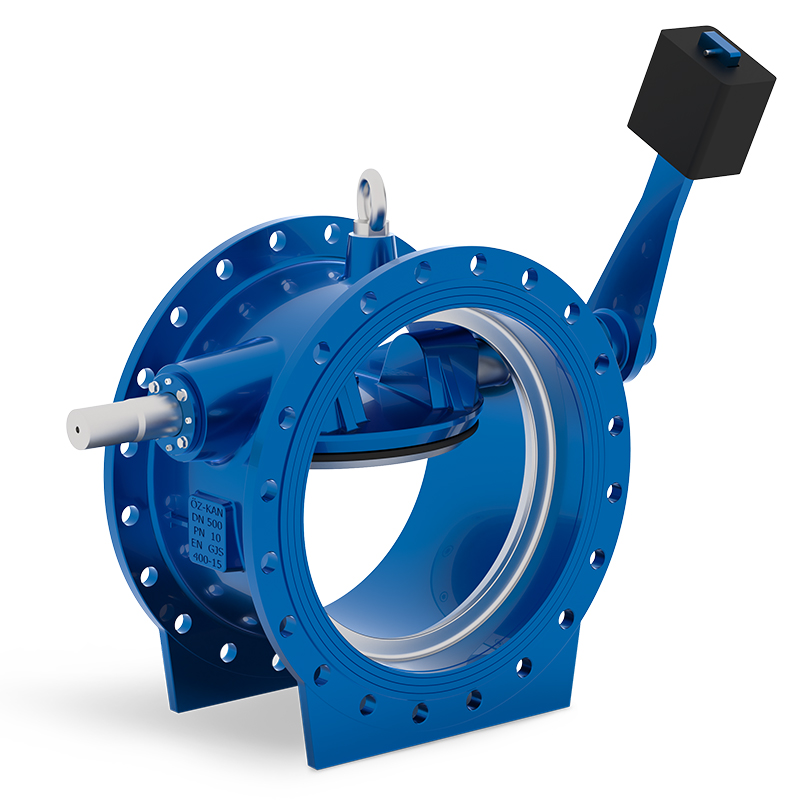

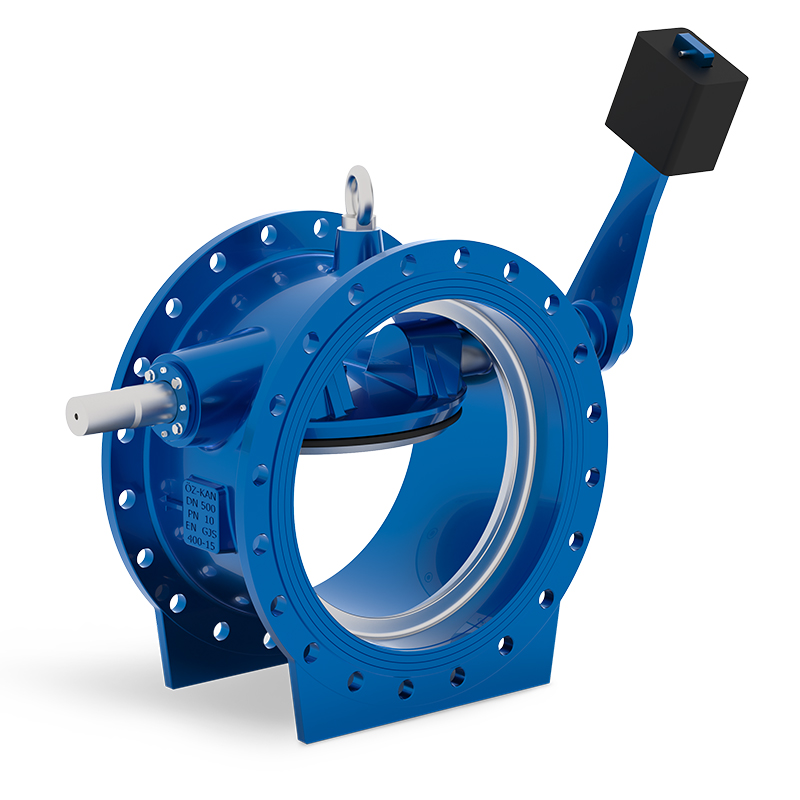

Tilting Çekvalfler

Kısa gövde, küçük hacim ve düşük ağırlık.
Çekvalfin her iki yanımdan uzanan miller, karşı ağırlık ve kolun
çekvalfin sağ ve sol tarafına hem yatay, hem de dikey boru
montajına olanak sağlar.
Klape akışa bağlı serbest olarak hareket eder.
Klapenin açılması akış hızına bağlıdır.
Pozisyonu ayarlanabilir ağırlık, çalışması koşullarına uyum sağlar.
Metal metake veya kauçuk sızdırmazlık ringli dizayn.
Bakım gerektirmeyen dizayn.

Çap

DN 100-1400

Basınç

PN 10-40

Malzeme Özellikleri

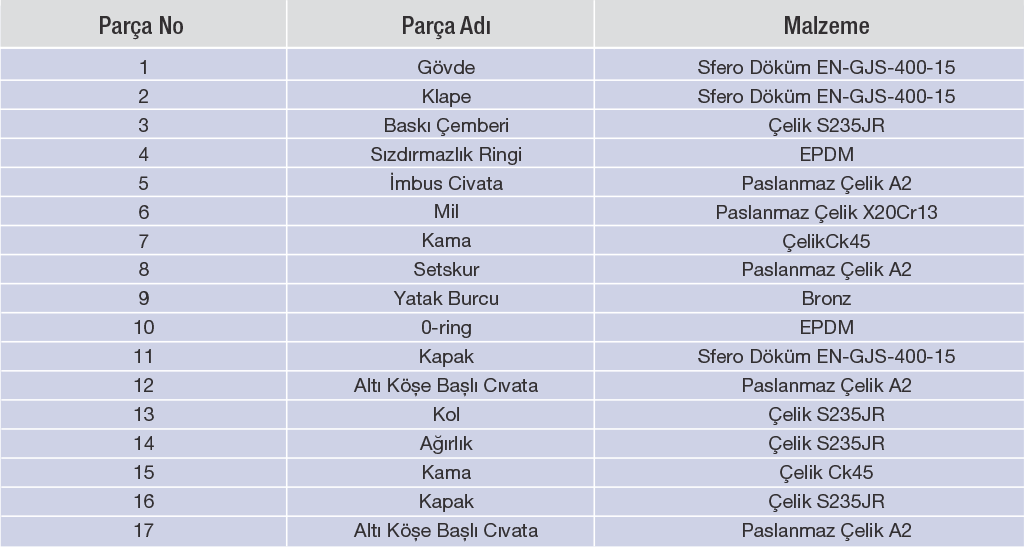

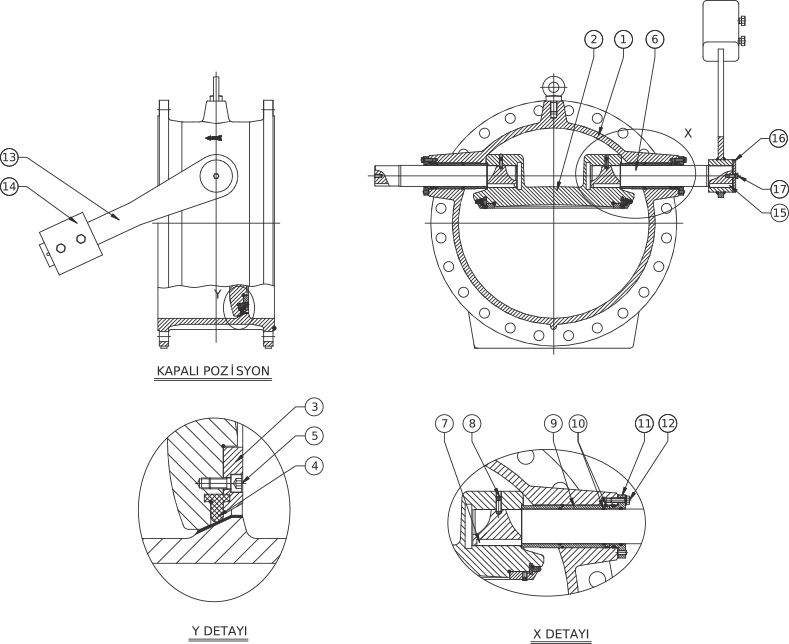

PARÇA NO	PARÇA ADI	MALZEME
1	Gövde	Sfero döküm EN-GJS-400-15
2	Klape	Sfero döküm EN-GJS-400-15
3	Baskı Çemberi	Çelik S235JR
4	Sızdırmazlık Ringi	EPDM
5	İmbus Civata	Paslanmaz Çelik A2
6	Mil	Paslanmaz Çelik X20Cr13
7	Kama	Çelik Ck45
8	Setskur	Paslanmaz Çelik A2
9	Yatak Burcu	Bronz
10	O-ring	EPDM
11	Kapak	Sfero döküm EN-GJS-400-15
12	Altı Köşe Başlı Civata	Paslanmaz Çelik A2
13	Kol	Çelik S235JR
14	Ağırlık	Çelik S235JR
15	Kama	Çelik Ck45
16	Kapak	Çelik S235JR
17	Altı Köşe Başlı Civata	Paslanmaz Çelik A2

PN 10

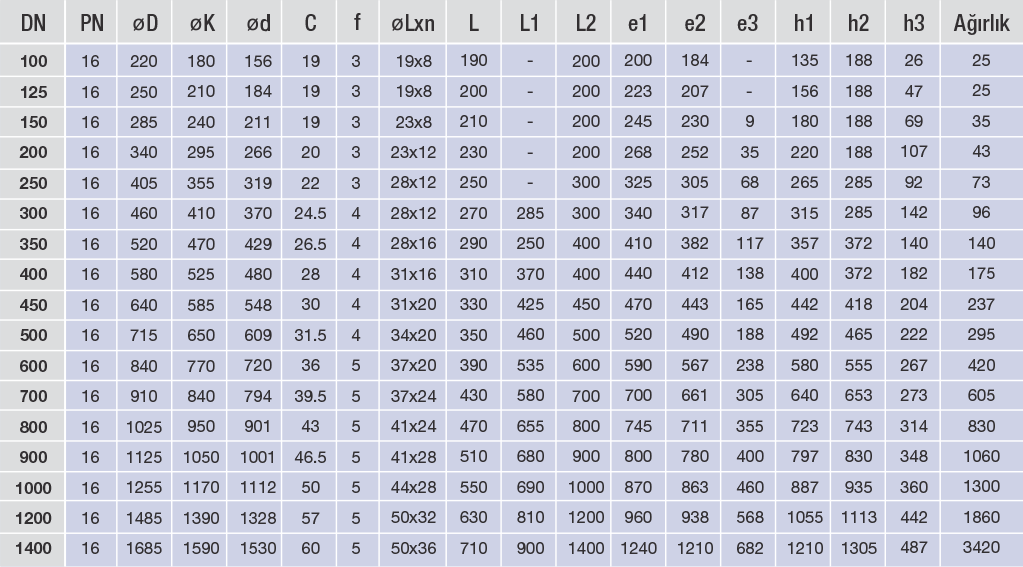

PN 16

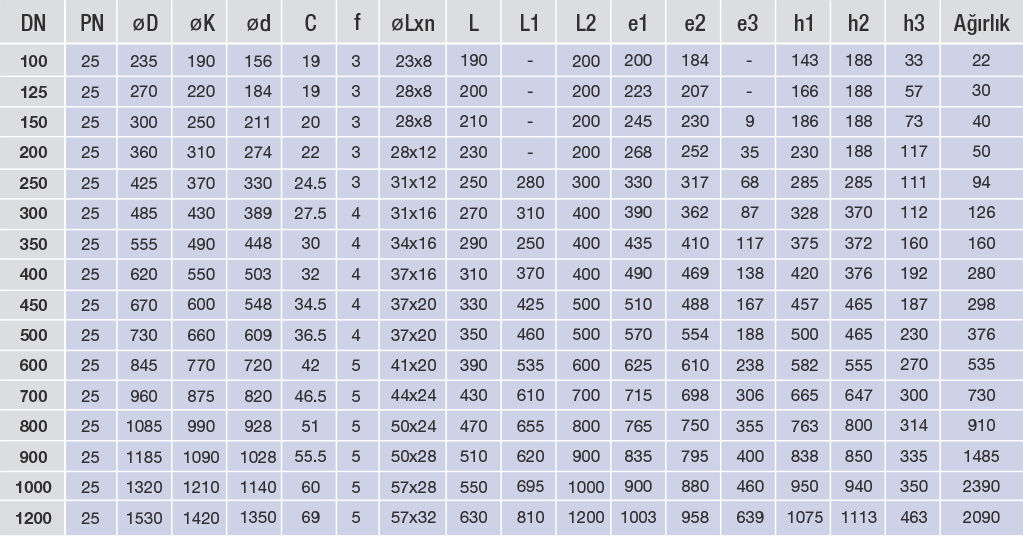

PN 25

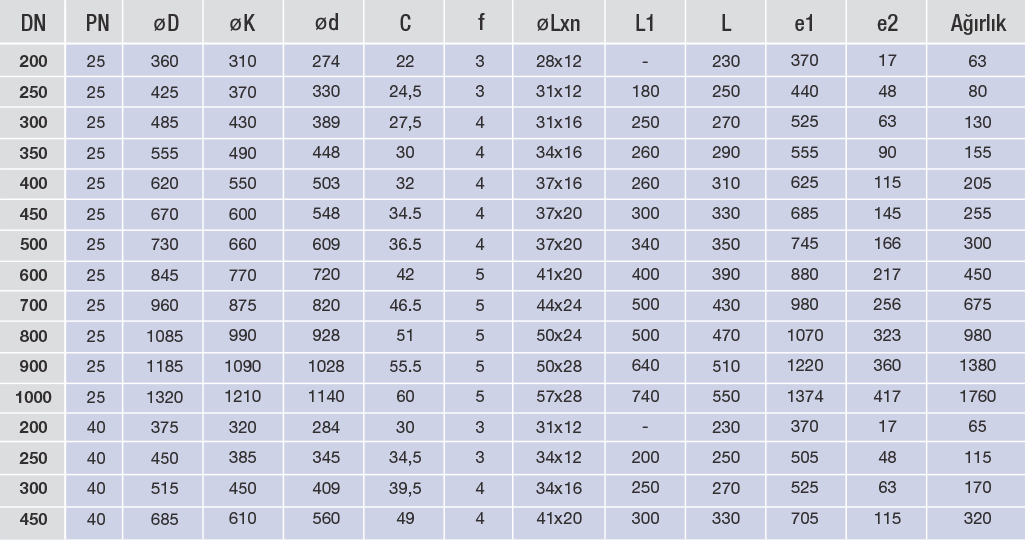

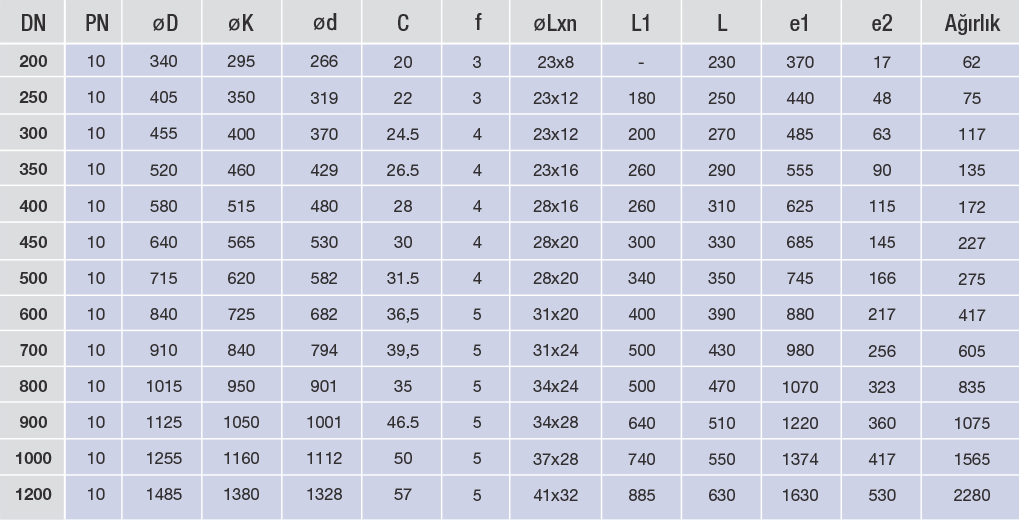

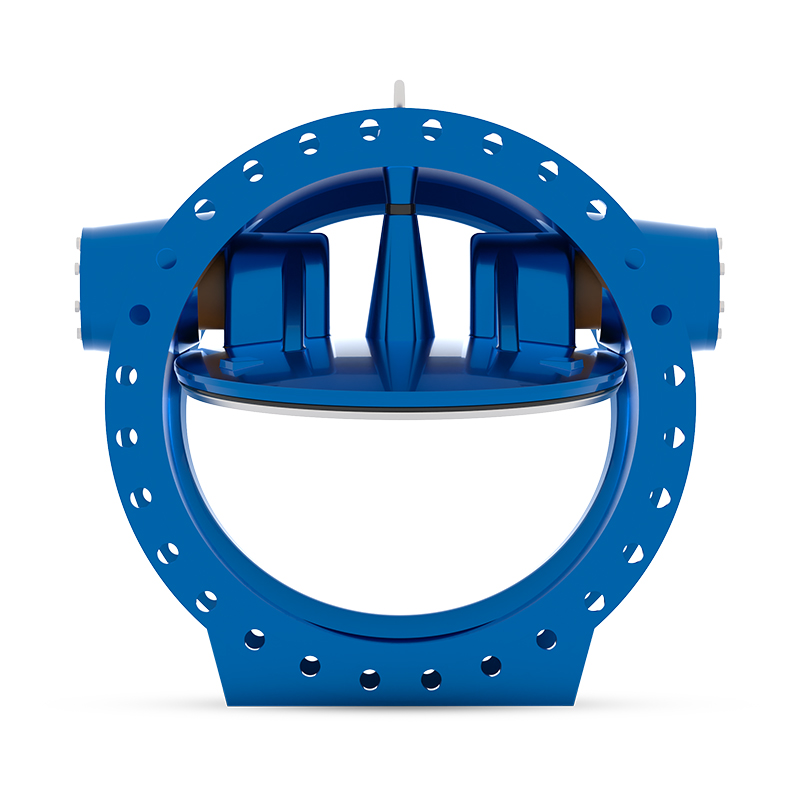

Açılı Sitli Çekvalfler

Klapenin küçük salınım açısı nedeniyle daha iyi kapanma
karakteristiğine sahiplerdir.
Kapanma süresi diğer çekvalf tiplerine göre daha azdır.
Gövde dışına çıkan mil olmaması nedeniyle yatak sürtünmesi düşüktür.
Kapanma süresi diğer çekvalf tiplerine göre daha azdır.
Gövde dışına çıkan kol olmadığından, yatak sürtünmesi düşüktür.
Kol ve karşı ağırlık gerektirmez.
Bu sebeple tehlike yaratan hareketli parçalar yoktur.
Bakım gerektirmeyen özellikte olup metal metela ve ya kauçuk
sızdırmazlık ringli olarak üretilebilir.

Çap

DN 200-1200

Basınç

PN 10-25

Malzeme Özellikleri

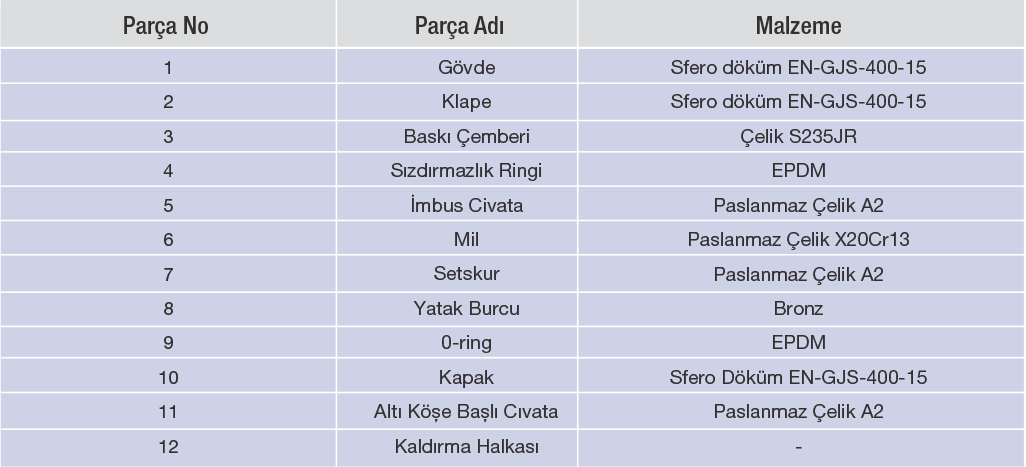

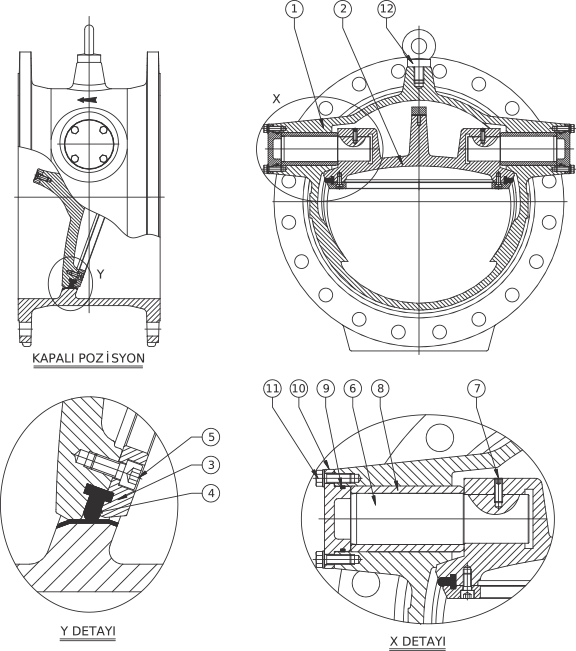

PARÇA NO	PARÇA ADI	MALZEME
1	Gövde	Sfero döküm EN-GJS-400-15
2	Klape	Sfero döküm EN-GJS-400-15
3	Baskı Çemberi	Çelik S235JR
4	Sızdırmazlık Ringi	EPDM
5	İmbus Civata	Paslanmaz Çelik A2
6	Mil	Paslanmaz Çelik X20Cr13
7	Setskur	Paslanmaz Çelik A2
8	Yatak Burcu	Bronz
9	O-ring	EPDM
10	Kapak	Sfero döküm EN-GJS-400-15
11	Altı Köşe Başlı Civata	Paslanmaz Çelik A2
12	Kaldırma Halkası	-

PN 10

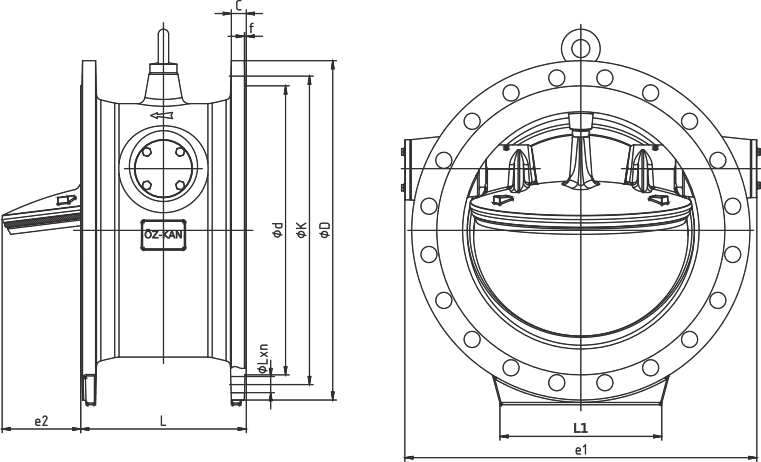

DN	PN	ØD	ØK	Ød	C	f	ØLxn	L	e1	e2	AĞIRLIK (KG)
200	10	340	295	266	20	3	23x8	230	370	17	60
250	10	405	350	319	22	3	23x12	250	444	48	75
300	10	455	400	370	24,5	4	23x12	270	484	63	105
350	10	520	460	429	26,5	4	23x16	290	554	90	140
400	10	580	515	480	28	4	28x16	310	624	115	152
450	10	640	565	530	25,5	4	28x20	330	684	145	185
500	10	715	620	582	31,5	4	28x20	350	744	166	244
600	10	840	725	682	36	5	31x20	390	882	217	360
700	10	910	840	794	32,5	5	31x24	430	978	256	550
800	10	1015	950	901	35	5	34x24	470	1071	323	735
900	10	1125	1050	1001	46,5	5	34x28	510	1120	360	1270
1000	10	1255	1170	1112	50	5	37x28	550	1374	417	1780
1200	10	1485	1390	1328	57	5	41x32	630	1630	530	2315

PN 16

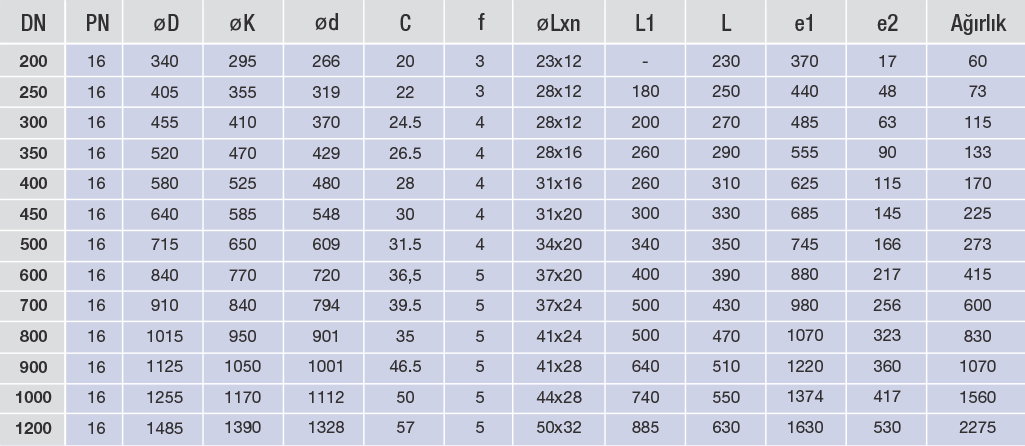

DN	PN	ØD	ØK	Ød	C	f	ØLxn	L	e1	e2	AĞIRLIK (KG)
200	16	340	295	266	20	3	23x12	230	370	17	60
250	16	405	350	319	22	3	28x12	250	444	48	75
300	16	455	410	370	24,5	4	28x12	270	484	63	105
350	16	520	470	429	26,5	4	28x16	290	554	90	140
400	16	580	525	480	28	4	31x16	310	624	115	152
450	16	640	585	548	30	4	31x20	330	684	145	185
500	16	715	650	609	31,5	4	34x20	350	744	166	244
600	16	840	770	720	36	5	37x20	390	882	217	360
700	16	910	840	794	39,5	5	37x24	430	978	256	550
800	16	1015	950	901	35	5	41x24	470	1071	323	735
900	16	1125	1050	1001	46,5	5	41x28	510	1220	360	1270
1000	16	1255	1170	1112	50	5	44x28	550	1374	417	1780
1200	16	1485	1390	1328	57	5	50x32	630	1630	530	2315

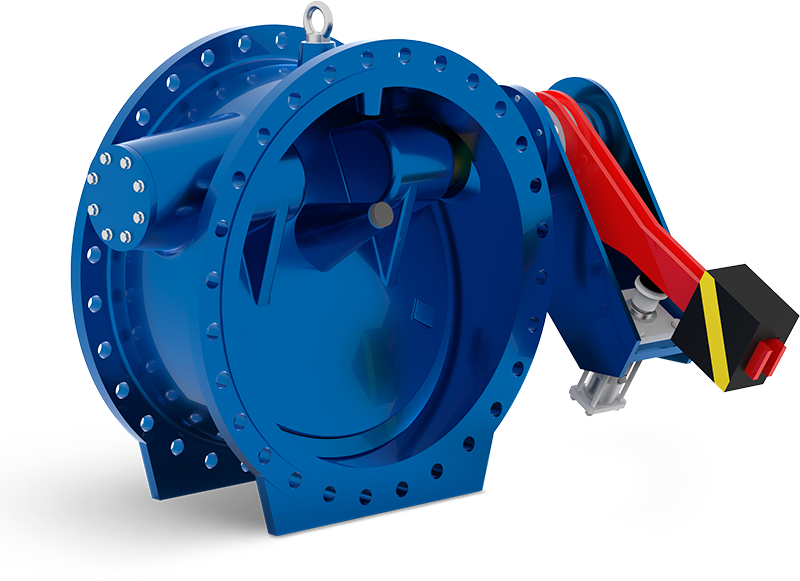

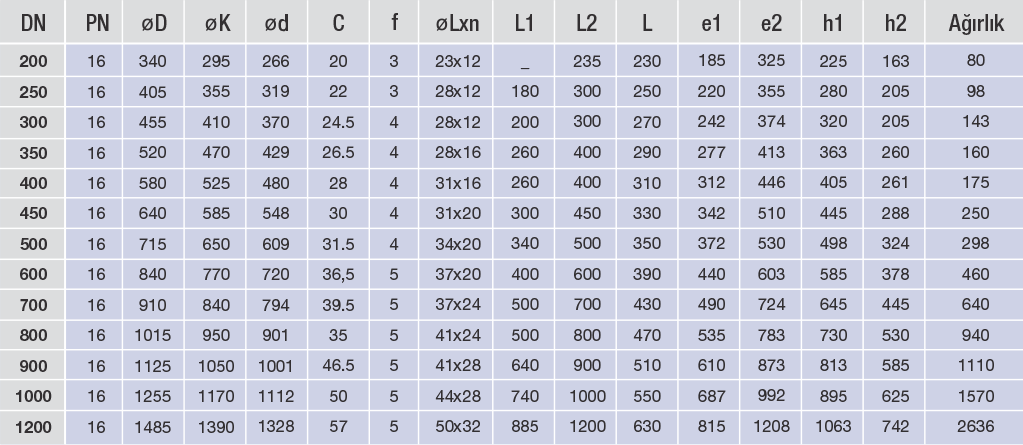

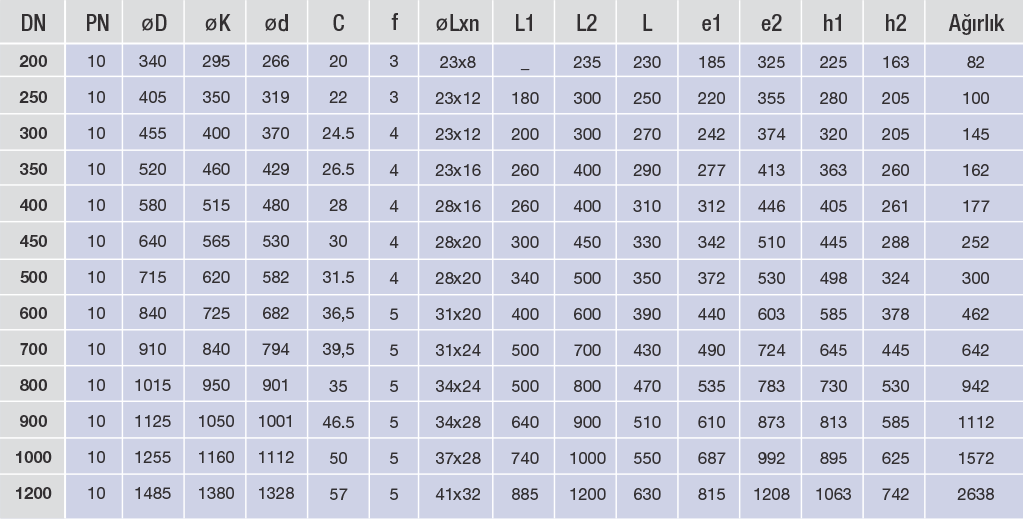

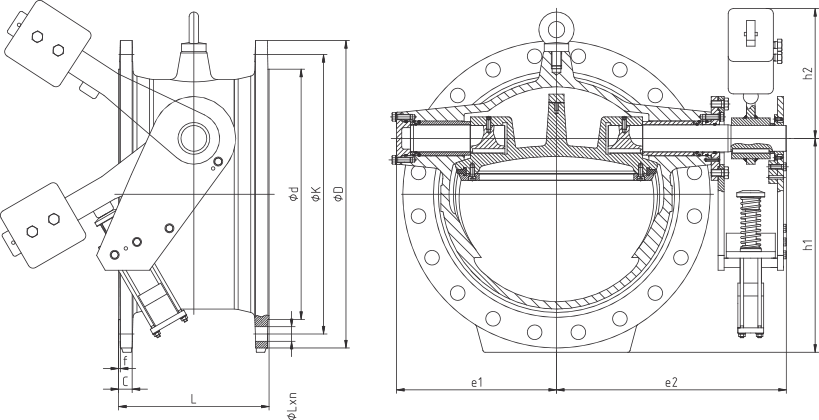

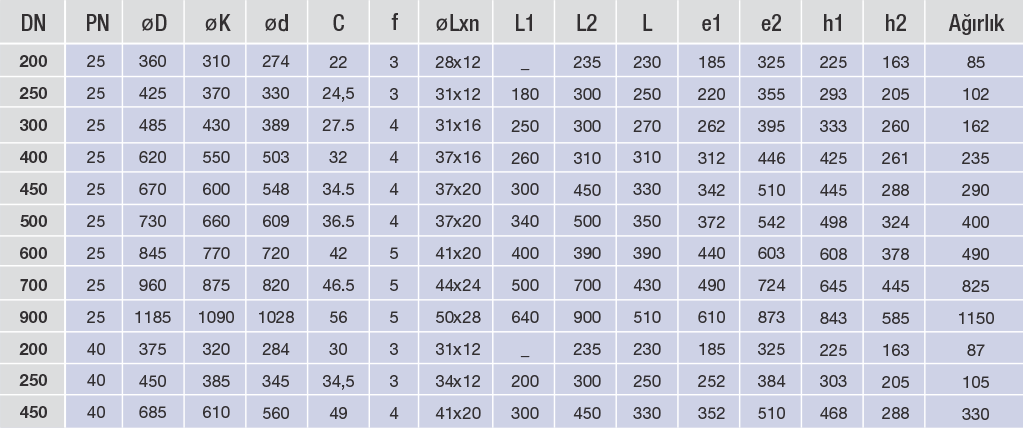

Hidrolik Frenli Açılı Sitli Çekvalfler

Açılı Sitli Çekvalf, pompa istasyonlarında oluşacak darbelerin önlenmesi amacıyla istek üzerine hidrolik sönümleyici ile teçhiz edilebilir. Hidrolik sönümleyici, kapanma hareketinin son %10’luk bölümünde aktiftir. Pompa istasyonunda enerji kesilmesi durumunda klape, hidrolik sönümleyiciye ulaşıncaya kadar çok hızlı kapanır ve kapanma sırasında oluşan geri akış minimumda tutulur. Pompa fanlarının geri dönüşünün kritik olduğu durumlarda kullanılabilecek en iyi çekvalf tiplerindendir. Sönümleme etkisi çalışma koşullarına göre dahili kısma valfi yardımıyla ayarlanmaktadır. Hidrolik sönümleyici klapeye bağlı değildir. Klapenin açılmasına direnç yaratmaz. Bu sebeple, akış kaybı diğer frenli çekvalflere göre daha azdır.

Çap

DN 200-1200

Basınç

PN 10-25

Malzeme Özellikleri

PARÇA NO	PARÇA ADI	MALZEME
1	Gövde	Sfero döküm EN-GJS-400-15
2	Klape	Sfero döküm EN-GJS-400-15
3	Baskı Çemberi	Çelik S235JR
4	Sızdırmazlık Ringi	EPDM
5	İmbus Civata	Paslanmaz Çelik A2
6	Mil	Paslanmaz Çelik X20Cr13
7	Setskur	Paslanmaz Çelik A2
8	Yatak Burcu	Bronz
9	O-ring	EPDM
10	Kapak	Sfero döküm EN-GJS-400-15
11	Altı Köşe Başlı Civata	Paslanmaz Çelik A2
12	Kaldırma Halkası	-

PN 10

DN	PN	ØD	ØK	Ød	C	f	ØLxn	L	e1	e2	AĞIRLIK (KG)
200	10	340	295	266	20	3	23x8	230	370	17	60
250	10	405	350	319	22	3	23x12	250	444	48	75
300	10	455	400	370	24,5	4	23x12	270	484	63	105
350	10	520	460	429	26,5	4	23x16	290	554	90	140
400	10	580	515	480	28	4	28x16	310	624	115	152
450	10	640	565	530	25,5	4	28x20	330	684	145	185
500	10	715	620	582	31,5	4	28x20	350	744	166	244
600	10	840	725	682	36	5	31x20	390	882	217	360
700	10	910	840	794	32,5	5	31x24	430	978	256	550
800	10	1015	950	901	35	5	34x24	470	1071	323	735
900	10	1125	1050	1001	46,5	5	34x28	510	1120	360	1270
1000	10	1255	1170	1112	50	5	37x28	550	1374	417	1780
1200	10	1485	1390	1328	57	5	41x32	630	1630	530	2315

PN 16

DN	PN	ØD	ØK	Ød	C	f	ØLxn	L	e1	e2	AĞIRLIK (KG)
200	16	340	295	266	20	3	23x12	230	370	17	60
250	16	405	350	319	22	3	28x12	250	444	48	75
300	16	455	410	370	24,5	4	28x12	270	484	63	105
350	16	520	470	429	26,5	4	28x16	290	554	90	140
400	16	580	525	480	28	4	31x16	310	624	115	152
450	16	640	585	548	30	4	31x20	330	684	145	185
500	16	715	650	609	31,5	4	34x20	350	744	166	244
600	16	840	770	720	36	5	37x20	390	882	217	360
700	16	910	840	794	39,5	5	37x24	430	978	256	550
800	16	1015	950	901	35	5	41x24	470	1071	323	735
900	16	1125	1050	1001	46,5	5	41x28	510	1220	360	1270
1000	16	1255	1170	1112	50	5	44x28	550	1374	417	1780
1200	16	1485	1390	1328	57	5	50x32	630	1630	530	2315

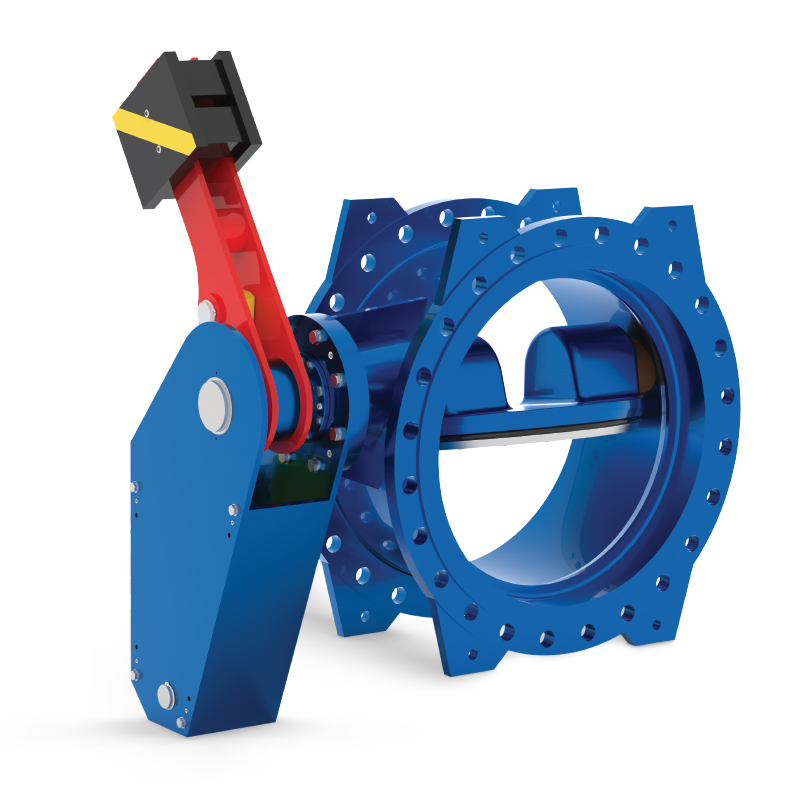

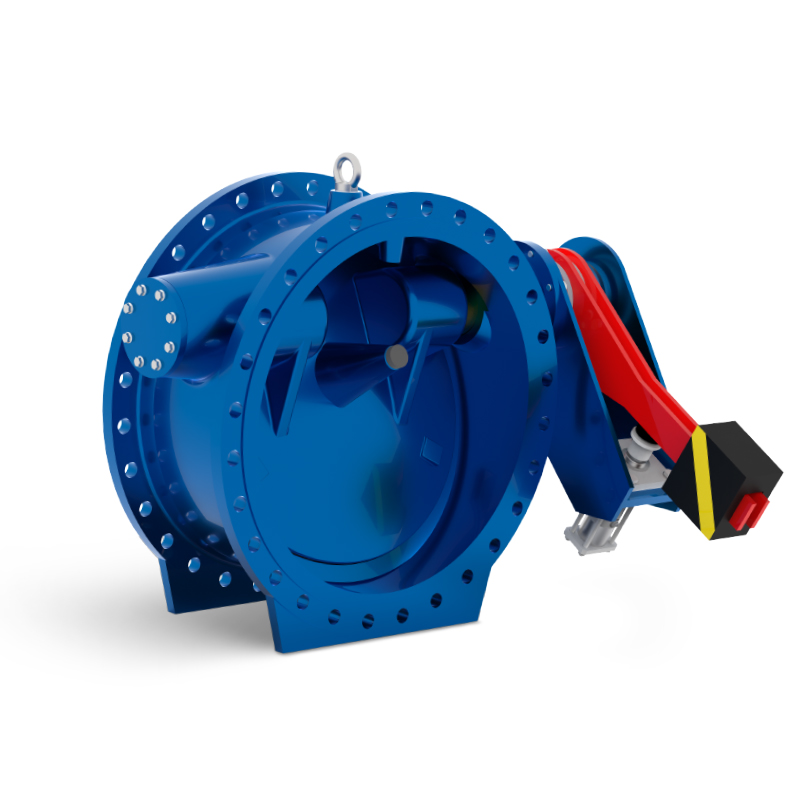

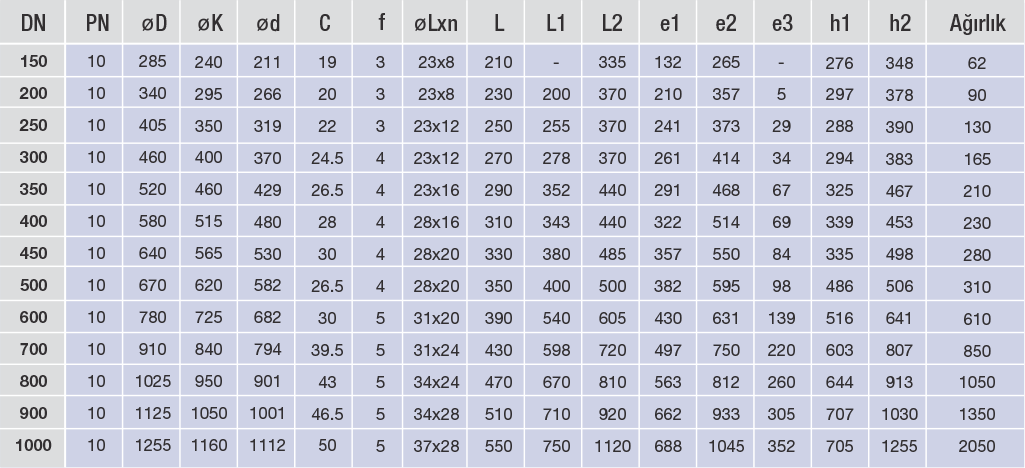

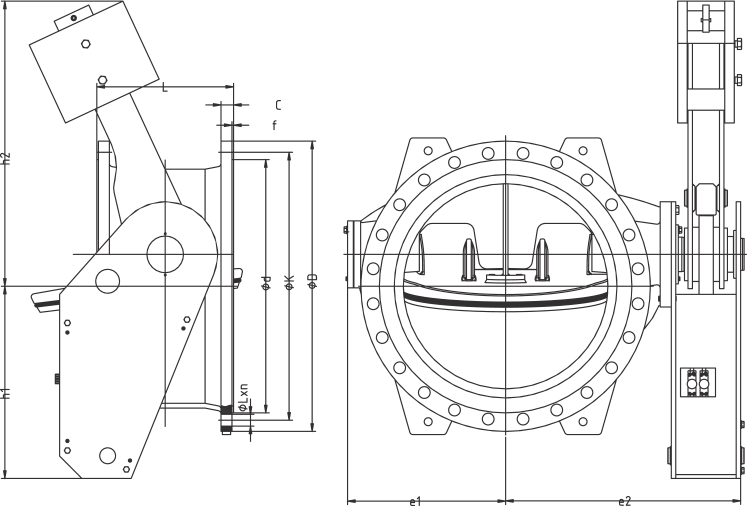

Hidrolik Frenli Tilting Çekvafler

Hidrolik Frenli Tilting Çekvalf, darbe ve gürültüyü ortadan kaldırmak için
özel olarak tasarlanmıştır.
Kapanma karakteri çalışma koşullarına göre ayarlanabilmektedir.
Çekvalfin tüm parçaları frenleme etkisinin oluşturacağı gerilimlere
dayanacak şekilde dizayn edilmiştir.

Çap

DN 150-1000

Basınç

PN 10-25

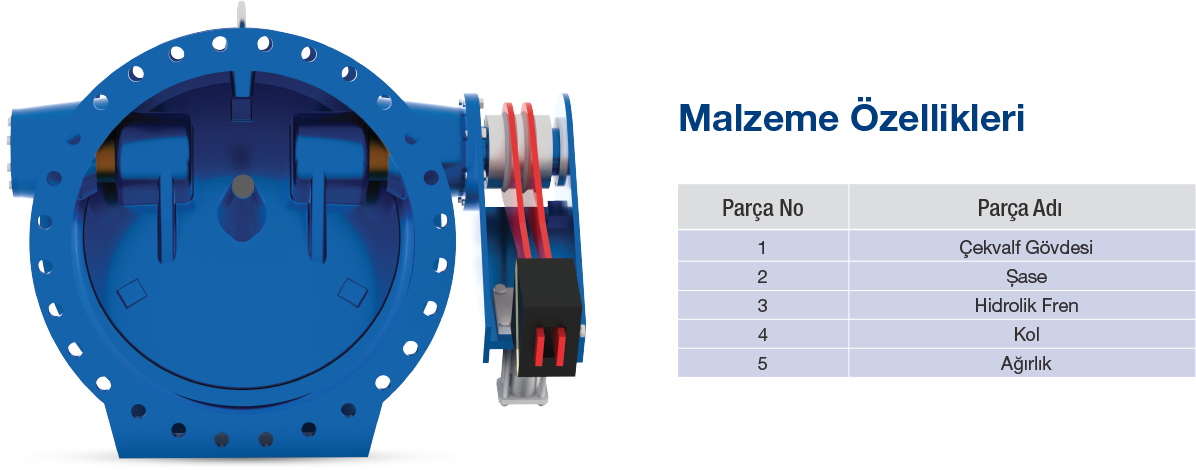

Malzeme Özellikleri

PARÇA NO	PARÇA ADI
1	Çekvalf Gövdesi
2	Şase
3	Hidrolik Fren
4	Hız Kontrol Valfleri
5	Kol
6	Ağırlık

PN 10

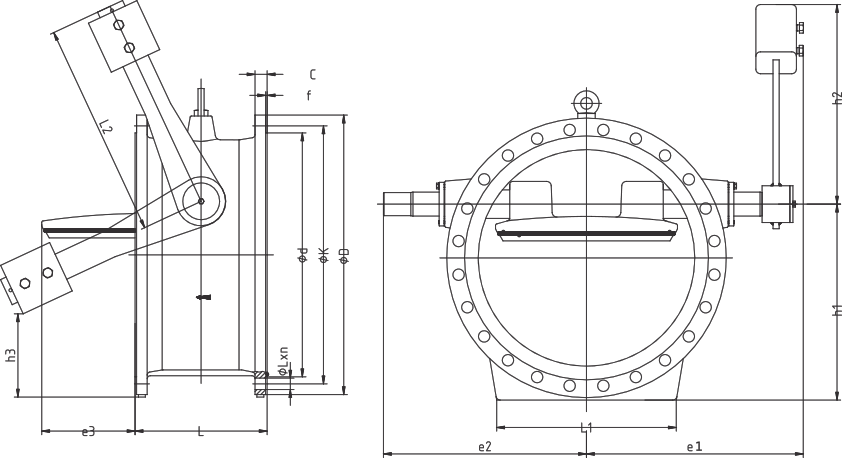

DN	PN	ØD	ØK	Ød	C	f	ØLxn	L	e1	e2	h1	h2	AĞIRLIK (KG)
150	10	285	240	211	19	3	23x8	210	132	265	276	348	45
200	10	340	295	266	20	3	23x8	230	210	357	297	378	95
250	10	405	350	319	22	3	23x12	250	241	373	288	390	110
300	10	460	400	370	24,5	4	23x12	270	261	414	294	383	150
350	10	520	460	429	26,5	4	23x16	290	291	468	325	467	190
400	10	580	515	480	28	4	28x16	310	322	514	339	453	245
450	10	640	565	530	30	4	28x20	330	357	550	335	498	-
500	10	670	620	582	26,5	4	28x20	350	382	595	486	506	334
600	10	780	725	682	30	5	31x20	390	430	631	516	641	505
700	10	910	840	794	39,5	5	31x24	430	497	750	603	807	800
800	10	1025	950	901	43	5	34x24	470	563	812	644	913	-
900	10	1125	1050	1001	46,5	5	34x28	510	662	933	707	1030	1382
1000	10	1255	1160	1112	50	5	37x28	550	688	1045	705	1255	1995

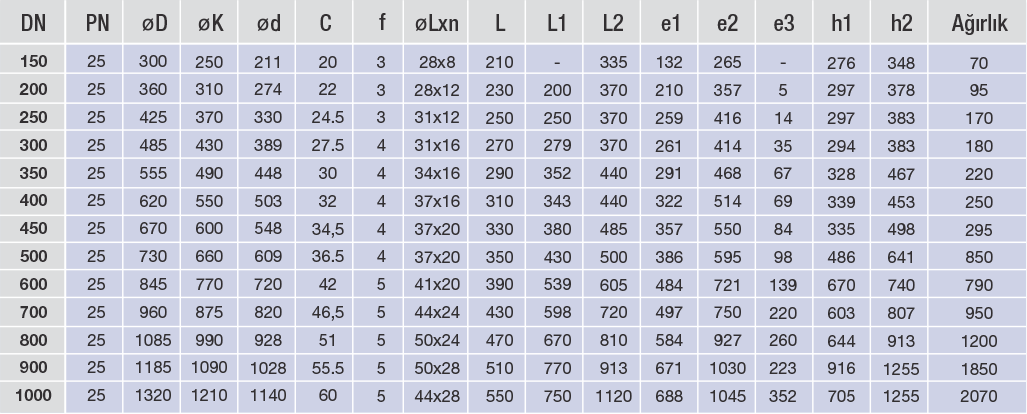

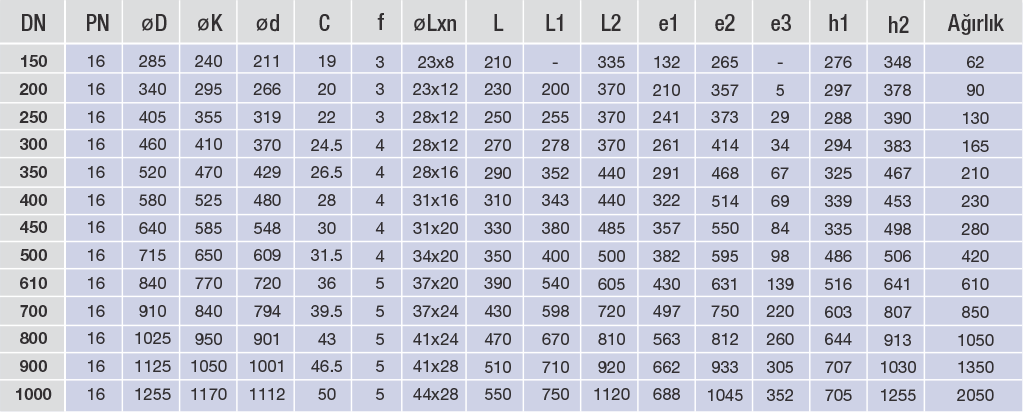

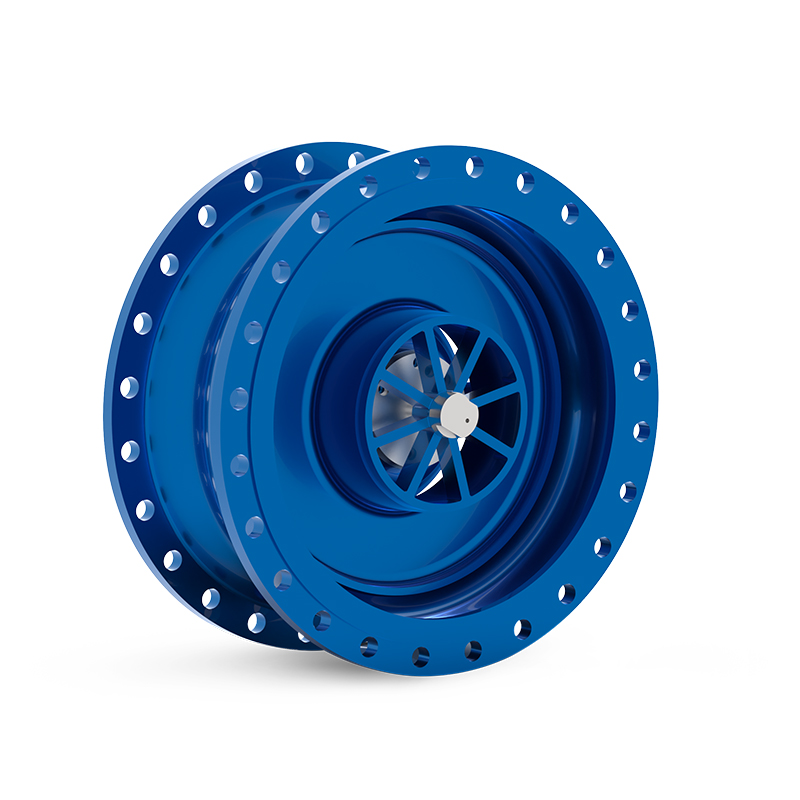

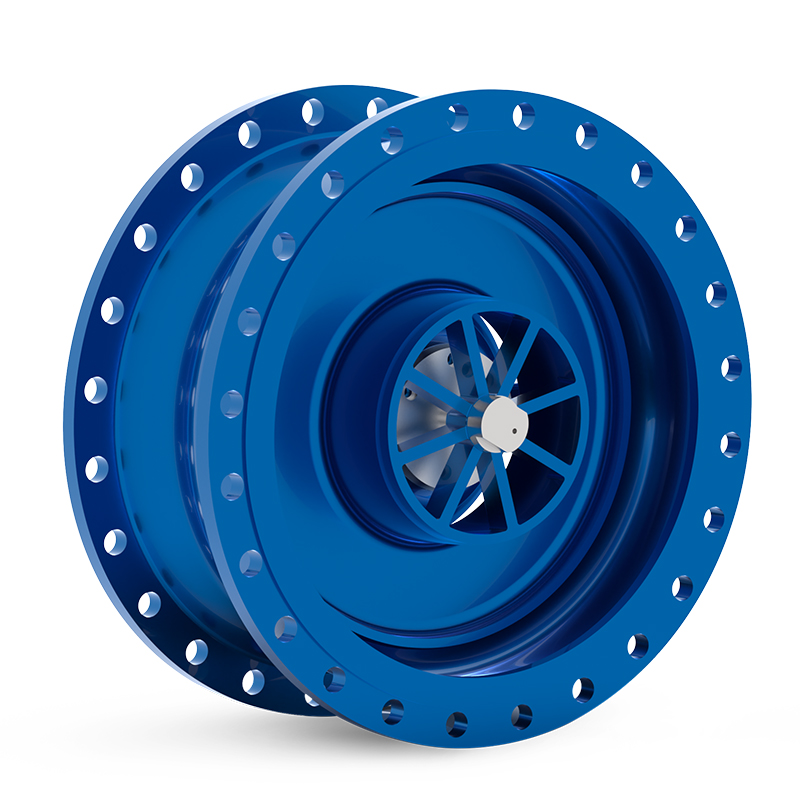

Nozul Tip Çekvalfler

Akış değişimlerine hızlı tepki verme.
Çok kısa kapama hareketi.
Düşük ağırlıklı hareketli parçalar.
Darbesiz kapanma.
Düşük basınç kaybı.

Çap

DN 200-1200

Basınç

PN 10-25

Malzeme Özellikleri

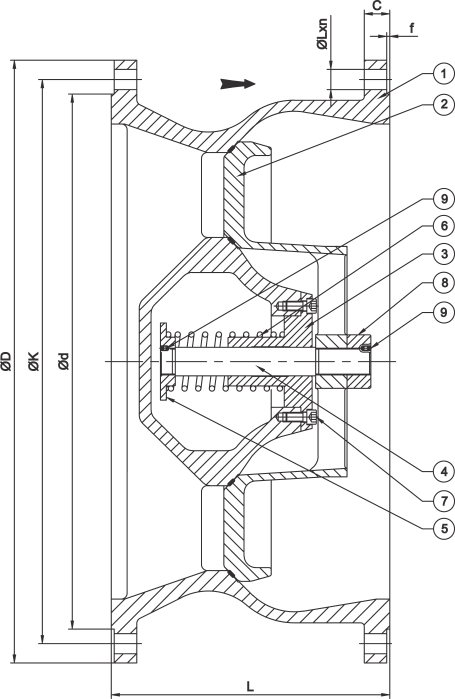

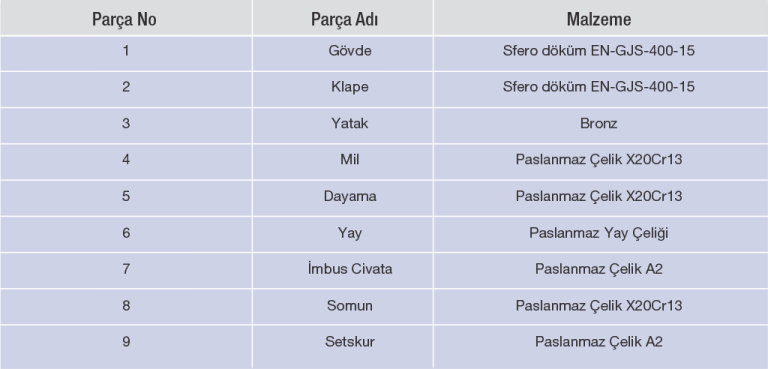

PARÇA NO	PARÇA ADI	MALZEME
1	Gövde	Sfero döküm EN-GJS-400-15
2	Klape	Sfero döküm EN-GJS-400-15
3	Yatak	Bronz
4	Mil	Paslanmaz Çelik X20Cr13
5	Dayama	AISI 304
6	Yay	Paslanmaz yay çeliği
7	İmbus Civata	Paslanmaz Çelik A2
8	Somun	AISI 304
9	Setskur	Paslanmaz Çelik A2

PN 10

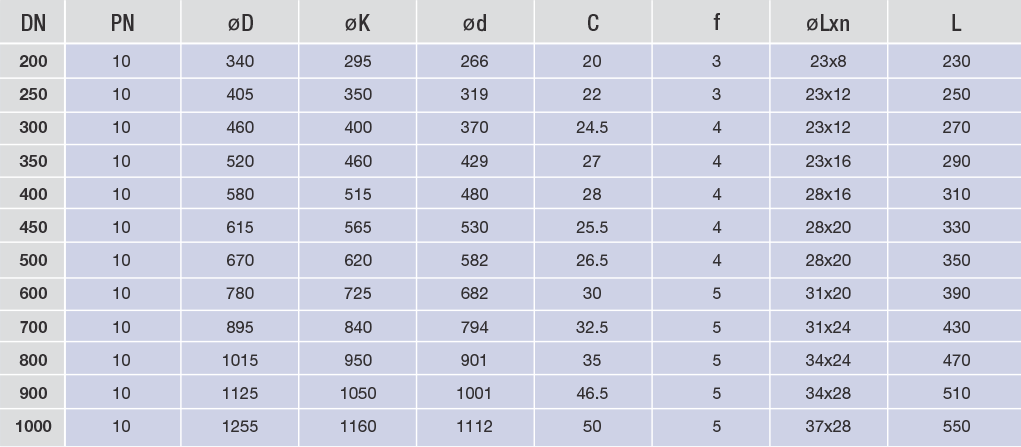

DN	PN	ØD	ØK	Ød	C	f	ØLxn	L	AĞIRLIK (KG)
300	10	460	400	370	24,5	4	23x12	270	70
350	10	520	460	429	27	4	23x16	290	113
400	10	580	515	480	28	4	28x16	310	146
450	10	615	565	530	25,5	4	28x20	330	178
500	10	670	620	582	26,5	4	28x20	350	255
600	10	780	725	682	30	5	31x20	390	395
700	10	895	840	794	32,5	5	31x24	430	475
800	10	1015	950	901	35	5	34x24	470	600
900	10	1125	1050	1001	46,5	5	34x28	510	1020
1000	10	1255	1160	1112	50	5	37x28	550	1300

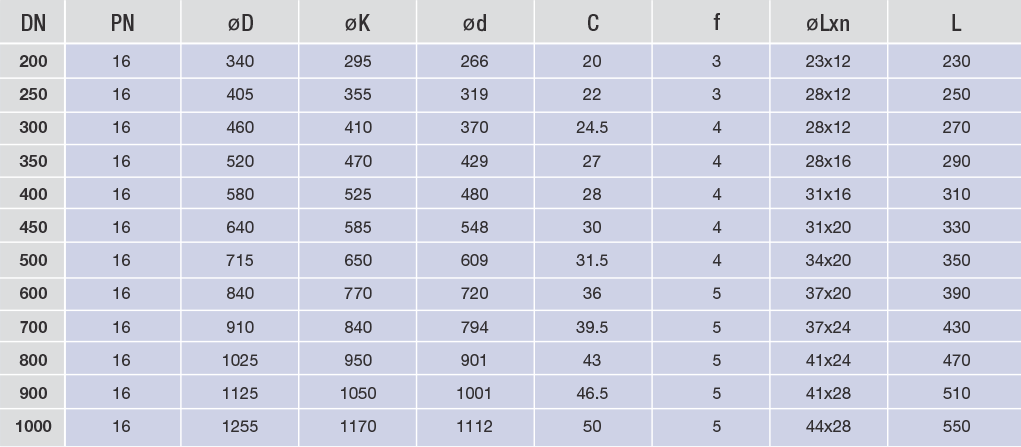

PN 16

DN	PN	ØD	ØK	Ød	C	f	ØLxn	L	AĞIRLIK (KG)
300	16	460	410	370	24,5	4	28x12	270	70
350	16	520	470	429	27	4	28x16	290	-
400	16	580	525	480	28	4	31x16	310	146
450	16	640	585	548	30	4	31x20	330	178
500	16	715	650	609	31,5	4	34x20	350	255
600	16	840	770	720	36	5	37x20	390	395
700	16	910	840	794	39,5	5	37x24	430	-
800	16	1025	950	901	43	5	41x24	470	685
900	16	1125	1050	1001	46,5	5	41x28	510	1110
1000	16	1255	1170	1112	50	5	44x28	550	1300

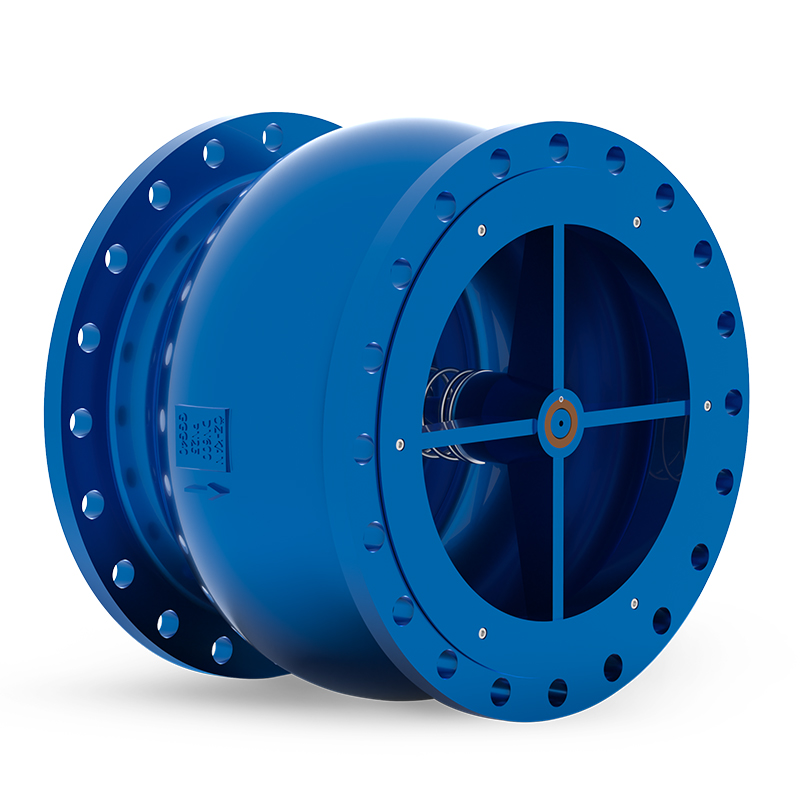

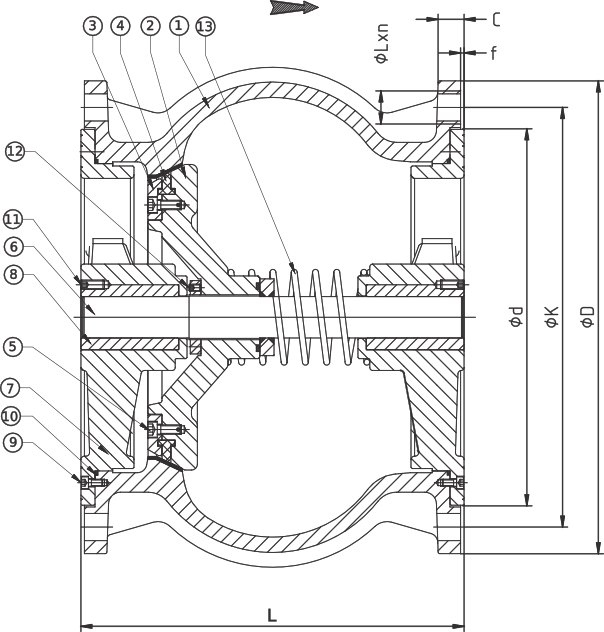

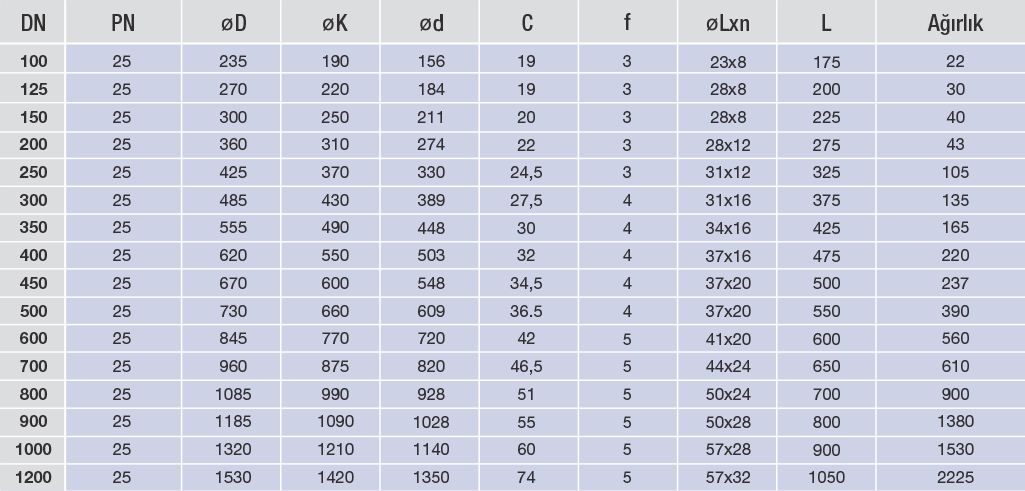

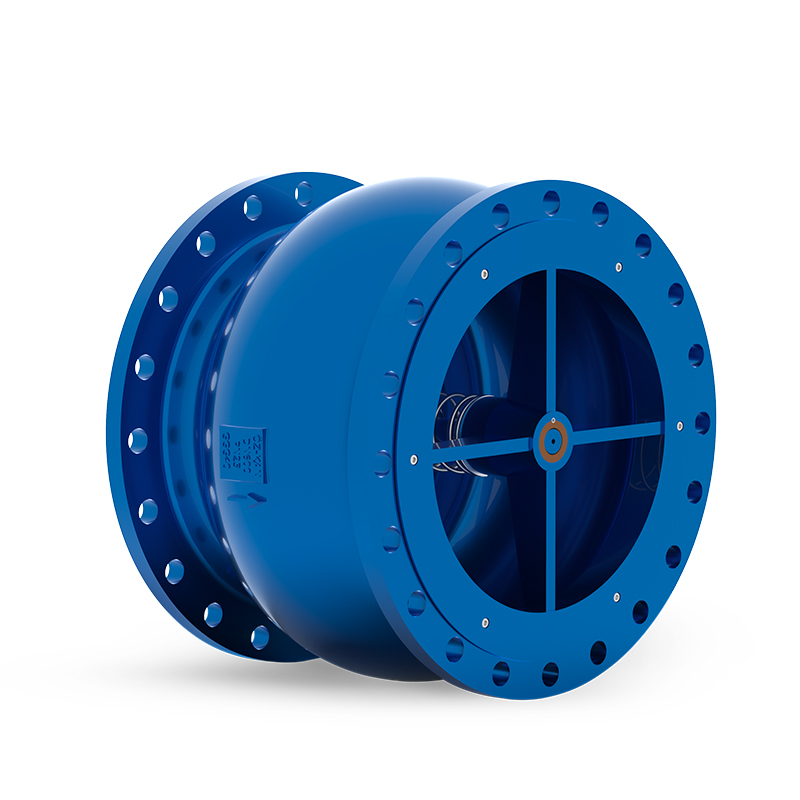

Eksenel Yaylı Çekvalf

Kısa gövde, düşük hacim ve düşük ağırlık.
Hareketli parçaların düşük ağırlıkta olması ve eksenel kapanma hareketi nedeniyle daha az aşınma ve daha uzun çalışma ömrü.
Yüksek hızlı akışlara uygunluk
Kesin sızdırmazlık.

Çap

DN 200-1200

Basınç

PN 10-25

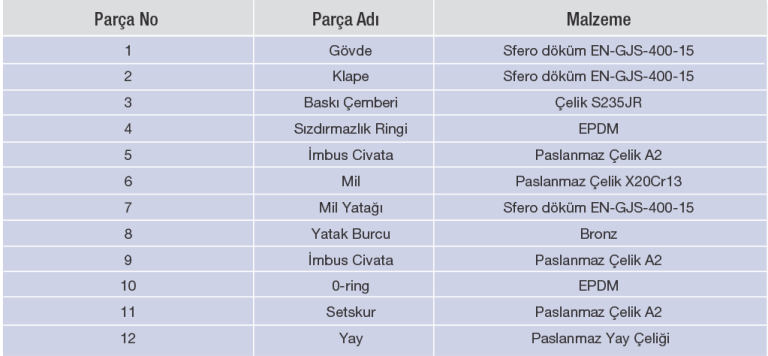

Malzeme Özellikleri

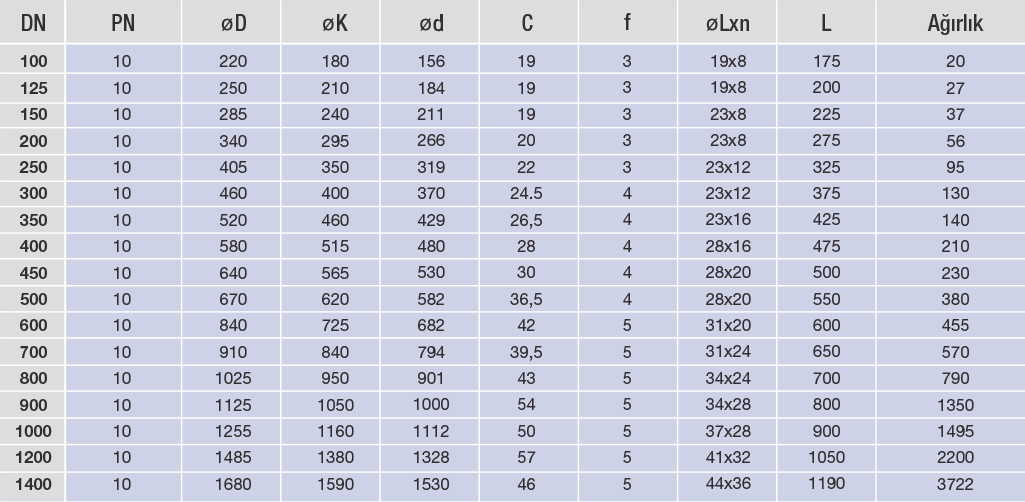

PN 10

PN 16

PN 25

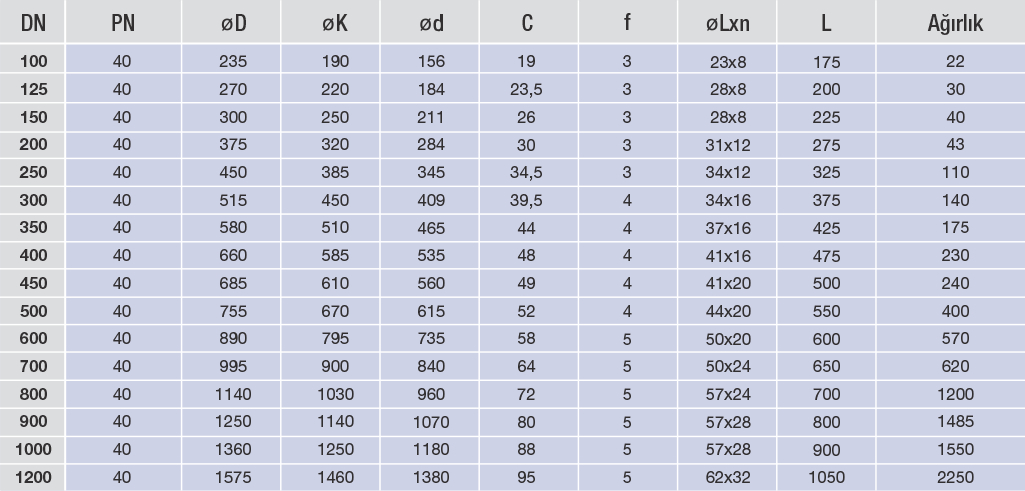

PN 40

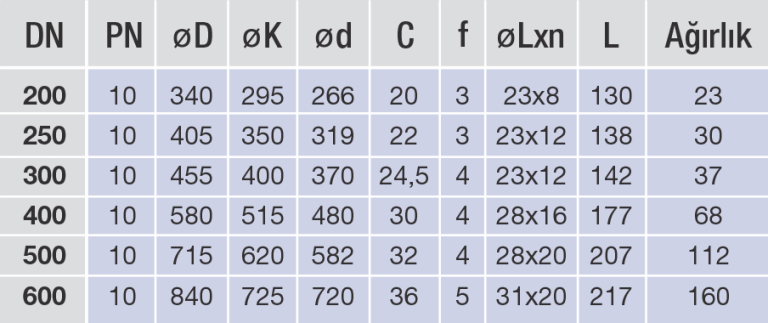

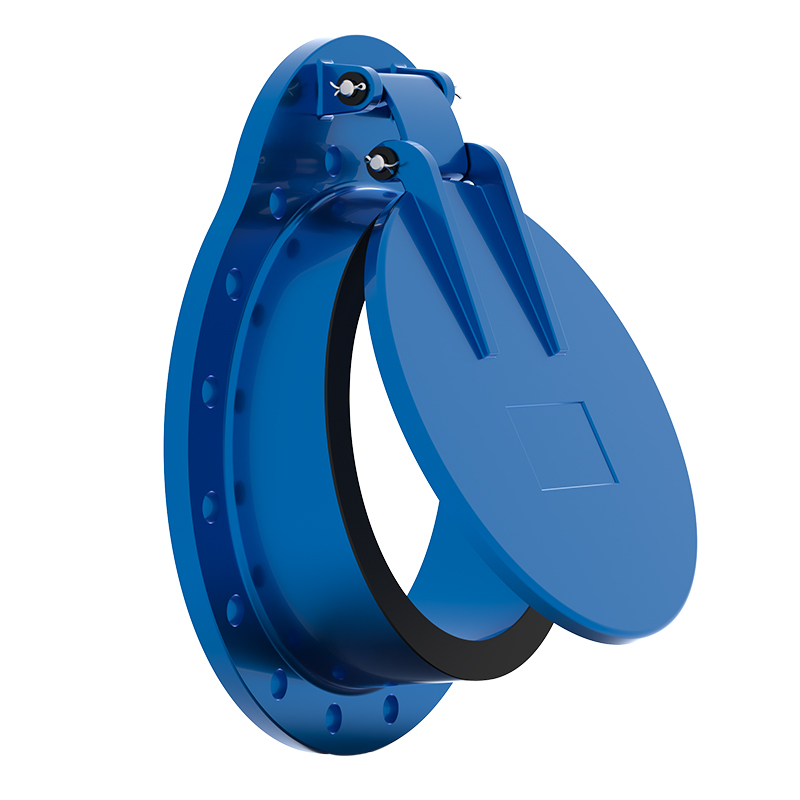

Klapet (Kurbağalık)

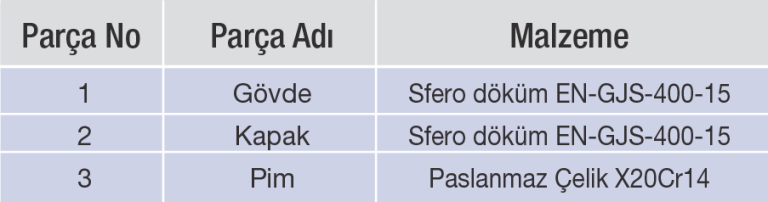

Malzeme Özellikleri

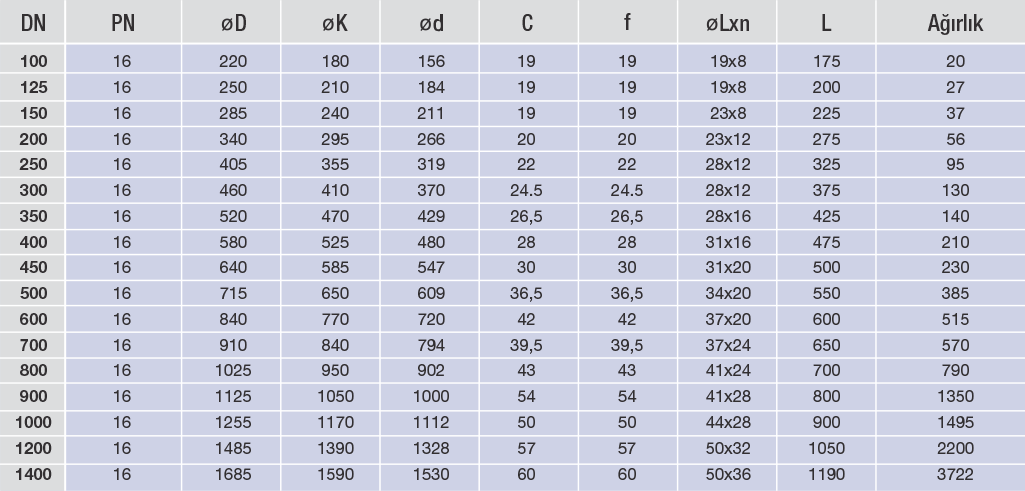

DN	PN	ØD	ØK	Ød	C	f	ØLxn	L	AĞIRLIK (KG)
200	10	340	295	266	20	4	23x8	130	23
250	10	405	350	319	22	4	23x12	138	30
300	10	455	400	370	24,5	4	23x12	142	37
400	10	580	515	480	30	4	28x16	177	68
500	10	715	620	582	32	4	28x20	207	112
600	10	840	725	720	36	5	31x20	217	160

DN	PN	ØD	ØK	Ød	C	f	ØLxn	L	AĞIRLIK (KG)
200	16	340	295	266	20	4	-	130	23
250	16	405	350	319	22	4	23x12	138	30
300	16	455	400	370	24,5	4	28x12	142	37
400	16	580	515	480	30	4	31x16	177	68
500	16	715	620	582	32	4	34x20	207	112
600	16	840	725	720	36	5	27x20	217	160

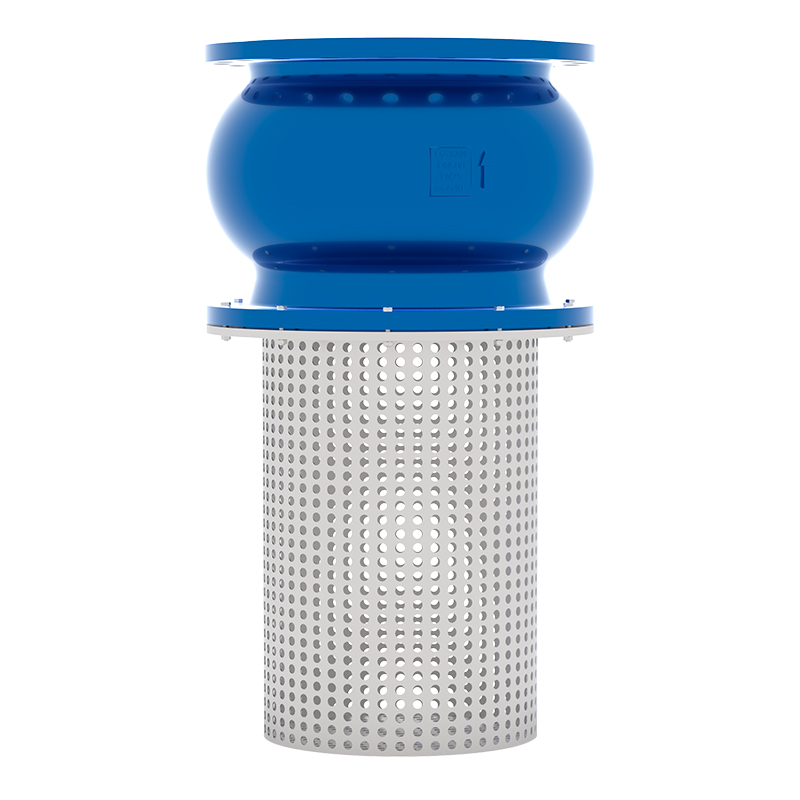

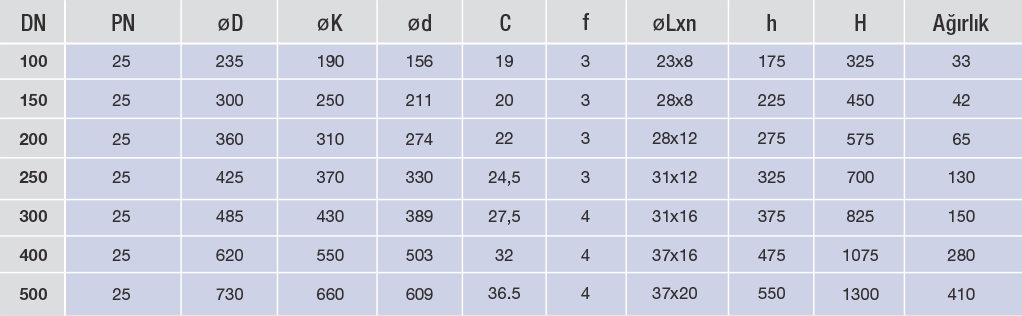

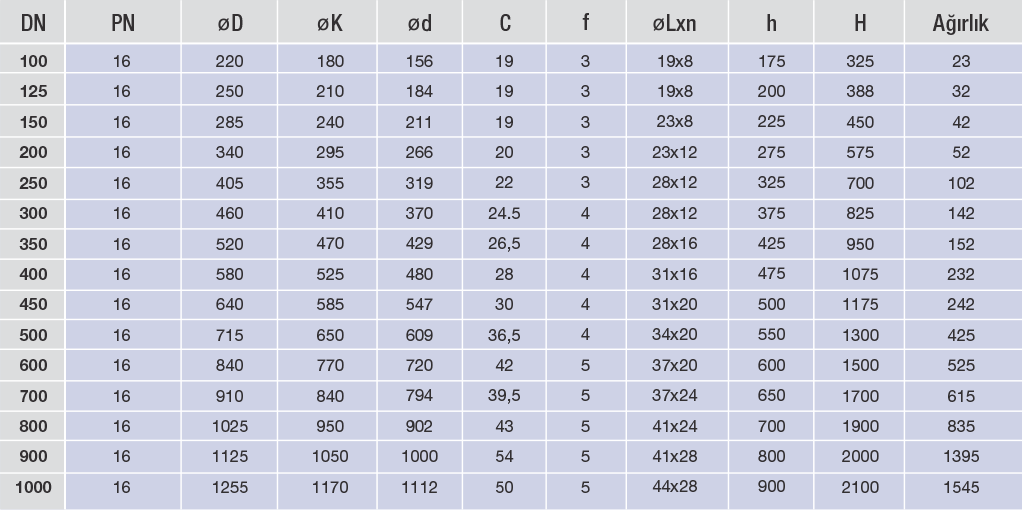

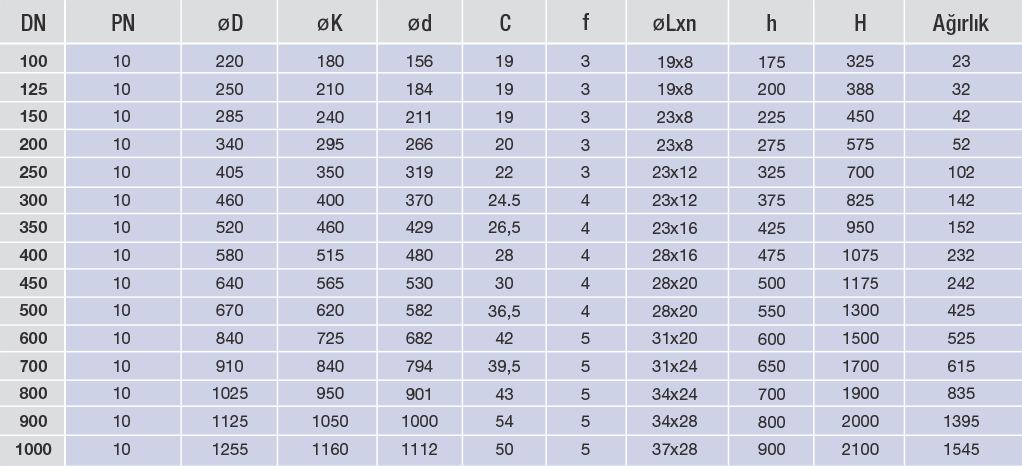

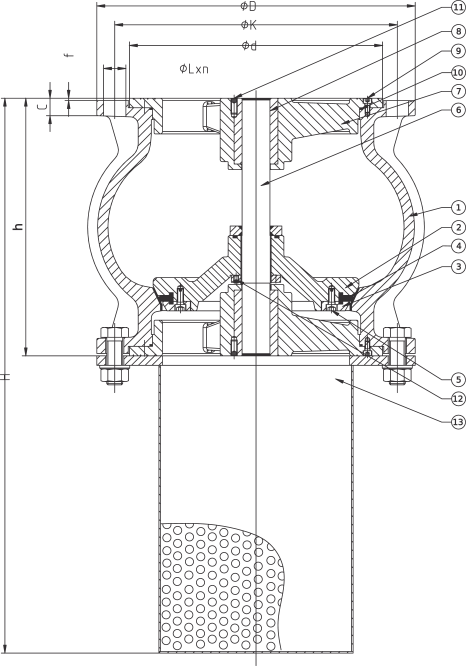

Dip Kalesi

Malzeme Özellikleri

PN 10

PN 16
