Kullanım Alanları

Pompa istasyonları
Arıtma tesisleri
Depolar
Boru hatları
Enerji santralleri (soğutma suyu devreleri)
Deniz suyu uygulamaları
Endüstriyel uygulamalar

Dizayn Özellikleri

1. Gövde Akışa uyumlu ve pürüzsüz gövde tasarımı akışa minimum direnç gösterir.

2. Klape Akışa uyumlu şekillendirilen klape akış kapasitesini arttırır. Çift eksantrik dizayn sızdırmazlık ringinin aşınmasını ve tork değerlerini azaltır.

3. Sızdırmazlık sistemi Sit yüzeyindeki sızdırmazlık, klape kenarında çevresel olarak baskı çemberi ile tespit edilen T kesitli kauçuk sızdırmazlık ringi tarafından temin edilir. Klapenin kapalı pozisyonunda sızdırmazlık ringi konik işlenmiş gövde sitine basar ve her iki yönde kesin sızdırmazlık sağlanır. Klapenin açık pozisyonunda, sızdırmazlık ringi çift eksantrik dizayn nedeniyle tamamen serbest durumdadır. Tek parça olarak imal edilen baskı çemberi, sızdırmazlık ringinin yerinden çıkmasını engeller. Sızdırmazlık ringi, şantiye koşullarında özel bir takım gereksinimi olmadan ve klapenin sökülmesine gerek kalmadan değiştirilebilir.

4. Miller İki parçalı mil dizaynı vana içerisindeki geçiş kesitinin artmasını sağlar.

5. Mil bağlantısı Vana mili klapeye güçlü kama bağlantısı ile tespit edilir.

6. Yataklama sistemi Kendinden yağlamalı yatak burçları yatak sürtünmesi ve momenti azaltır. Bu yataklar aynı zamanda klapeyi merkezler ve eksenel hareketi engeller.

7. Yatak sızdırmazlığı Çift O-ringli mil sızdırmazlık sistemi ile ömür boyu bakımsız çalışma.

8. Aktuatör bağlantı flanşı Tüm kelebek vanalar aktuatör montajına uygun ISO 5210 standardında aktuatör bağlantı flanşına sahiptir.

9. Kaldırma delikleri ve ayaklar Vana gövdesine entegre kaldırma noktaları ve ayaklar kolay ve dengeli bir montaja yardımcı olur.

10. Gövde siti Paslanmaz kaynak dolgu yapılan ve hassas olarak işlenen sit yüzeyi aşınma ve korozyona dirençlidir.

11. Boya Toz epoksi (FBE), çift komponentli epoksi, solventsiz epoksi, kömür katranı epoksi.

Çift Eksantrik

Birinci eksantriklik (e1) sızdırmazlık eksenini, mil ekseninin dışına taşır. Bu sebeple sızdırmazlık ringi ile gövde siti arasında kesintisiz bir temas elde edilir. İkinci eksantriklik (e2) klape eksenini vana ekseni dışına taşır. İkinci eksantrikliğin yardımıyla, sızdırmazlık ringi açma yönündeki küçük bir hareketle gövde sitinden kurtulur. İkinci eksantrikliğin amacı, vananın açılması sırasında kauçuk sızdırmazlık ringinin üzerindeki basıncın ortadan kaldırılması ve aşındırıcı sürtünmenin azaltılmasıdır.

Vana açık pozisyonda iken, kauçuk sızdırmazlık ringi tamamen serbest durumdadır ve vana yıllarca açık konumda kalsa dahi, sızdırmazlık ringinde şekil değişimi olmaz.

Malzeme Özellikleri

PARÇA NO	PARÇA ADI	MALZEME
1	Gövde	Sfero döküm EN-GJS-400-15
2	Klape	Sfero döküm EN-GJS-400-15
3	Baskı Çemberi	Çelik S235JR
4	Sızdırmazlık Ringi	EPDM
5	İmbus Civata	Paslanmaz çelik A2
6	Tahrik Mili	Paslanmaz çelik X20Cr13
7	Serbest Mil	Paslanmaz çelik X20Cr13
8	Kama	Çelik Ck45
9	Setskur	Paslanmaz çelik A2
10	Yatak Burcu	Bronz
11	Yatak Burcu	Bronz
12	Dayama Burcu	Delrin
13	O-ring	EPDM
14	Tahrik Mili Kapağı	Sfero döküm EN-GJS-400-15
15	Serbest Mil Kapağı	Sfero döküm EN-GJS-400-15
16	Altı Köşe Başlı Civata	Paslanmaz çelik A2
17	Dişli Kutusu	-

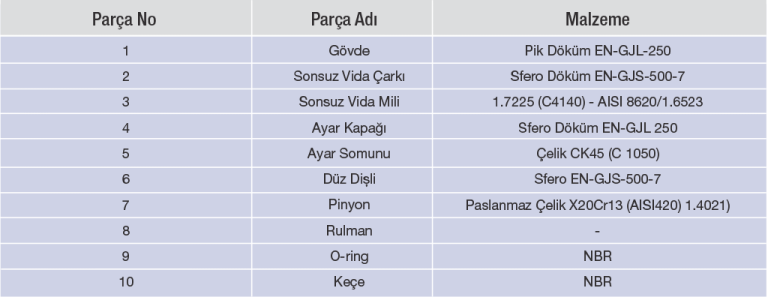

Tahrik Şekilleri

ÜRETİM STANDARTLARI

Dizayn: EN 593 (BS 5155 ve DIN 3354’ün yerini almıştır.)

Anma Çapları: DN 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 750,800,900, 1000, 1100, 1200 , 1300, 1400, 1500, 1600, 1700,1800, 2000, 2200, 2400, 2500

Anma Basınçları: PN 10, PN 16, PN 25, PN 40, PN 63, CI 50, CI 300.

Bağlantı Boyu: EN 558-1 Seri13 and 14 (BS 5155 ve DIN 3202’nin yerini almıştır.)

Flanş Bağlantısı: EN 1092-2

Opsiyonel Flanş Bağlantıları: ANSI B 16,5, ASME B 16,5 ASME B 16.47 Seri A, AWWA C 207 SANS 1123 (Güney Afrika), AS 4087 - AS 2129 (Avustralya) ISO 7005, BS4504.

Çalışma Sıcaklığı: EN 1074 Standartlarına göre

Fabrika Testleri: EN 1074, EN 12266

Bağlantı Şekilleri

Tip		Çevrim Oranı			Tork Çevrim Oranı	Tur Sayısı	Vana Bağlantısı ISO 5211	Ağırlık Kg
Tip		Çevrim Oranı
Sonsuz	Düz	Sonsuz	Düz	Toplam
TK 1	--	45:1	--	45:1	9,9	11,25	F 10	14
TK 2	--	40:1	--	40:1	9,6	10	F 12	29
TK 3	--	50:1	--	50:1	12	12,5	F 14	36
TK 3	RD 4	50:1	2,90 : 1	145:1	31,5	36,25	F 14	53
TK 4	RD 4	60:1	2,90 : 1	174:1	45	43,5	F 16	81
TK 5	RD 5	60:1	6,94 : 1	416:1	119,5	104	F 25	133
TK 6	RD 6	65:1	11,84 : 1	770:1	220	192,5	F 30	191
TK 7	RD 7	60:1	24,17 : 1	1450:1	418	362,5	F 35	436
TK 8	RD 8	93:1	24,17 : 1	2248:1	648	562	F 40	720
TK 8	RD 85	93:1	67,68 : 1	6294:1	1806	1574	F 40	750
TK 10	RD 15	89:1	60,45 : 1	5380:1	1615	1345	F 48	1610

Ölçü Tablosu

DN	PN	L Seri14	L Seri13	L1	L2	e1	e2	e3	e4	e5	Ød2	h1	h2	h3	AĞIRLIK (KG)

150	10	210	140	-	152	378	151	255	71	134	245	143	136	212	43
200	10	230	152	180	199	405	177	282	71	134	245	180	136	212	58
250	10	250	165	220	251	481	214	352	95	158	245	213	163	239	95
300	10	270	178	280	281	503	237	380	95	158	245	242	163	239	114
350	10	290	190	320	336	595	283	410	110	175	370	264	184	271	155
400	10	310	216	335	385	626	297	441	110	175	370	293	184	271	175
450	10	330	222	380	434	670	333	485	110	198	370	320	285	372	220
500	10	350	229	400	474	701	344	516	156	245	370	345	334	420	285
600	10	390	267	440	576	749	414	564	156	245	370	400	334	420	345
700	10	430	292	540	671	838	511	653	190	313	370	460	397	484	530
750	10	450	305	580	710	882	542	697	190	313	370	496	397	484	690
800	10	470	318	610	766	855	530	670	190	313	370	520	397	484	680
900	10	510	330	670	861	965	618	780	242	365	370	568	432	519	915
1000	10	550	410	740	951	1039	650	854	242	365	370	625	432	519	1130
1100	10	590	440	750	1053	1022	720	837	242	365	370	695	432	519	1570
1200	10	630	470	900	1147	1251	782	1008	290	515	485	738	538	625	1965
1300	10	670	-	988	1248	1301	867	1059	290	515	485	803	538	625	2867
1400	10	710	530	1160	1345	1349	917	1101	290	515	485	848	538	625	2620
1500	10	750	-	1080	1435	1411	1015	1168	431	656	485	910	681	768	3440
1600	10	790	600	1250	1537	1483	1060	1240	431	656	485	970	681	768	3920
1800	10	870	670	1220	1722	1586	1183	1343	431	656	485	1075	681	768	4760
2000	10	950	760	1300	1901	1769	1303	1526	431	656	485	1183	681	768	6300
2200	10	1030	-	1500	2085	1906	1420	1603	431	656	605	1285	809	909	8500
2400	10	1110	-	1600	2308	2095	1593	1792	519	744	605	1390	898	998	12900
2500	10	1150	-	1600	2396	2122	1610	1819	519	744	605	1440	898	998	13820

FLANŞSIZ TİP KELEBEK VANALAR

Dizayn Özellikleri

• Kısa gövde, küçük hacim ve düşük ağırlık
• Bağlantı boyu EN 558-1 Seri 16
• Çift eksantrik dizayn
• Sızdırmazlık ringi gövdede ve klapede iki ayrı dizayn seçeneği
• Değiştirilebilir sızdırmazlık ringi nedeniyle kolay ve maliyet etkin bakım

DN	L	e1	e2	e3
100	64	305	145	250
150	76	350	185	300
200	89	395	220	345
250	114	495	255	425
300	114	560	295	470
350	127	565	325	485
400	140	595	345	525

Parça No	Parça Adı	Malzeme
1	Gövde	Çelik S235JR
2	Klape	Çelik S235JR
3	Baskı çemberi	Çelik S235JR
4	Sızdırmazlık ringi	EPDM
5	İmbus cıvata	Paslanmaz çelik A2
6	Gövde siti	Paslanmaz çelik X5CrNi18-10
7	Tahrik mili	Paslanmaz çelik X20Cr13
8	Serbest mil	Paslanmaz çelik X20Cr13
9	Pim	Paslanmaz çelik X20Cr13
10	Yatak burcu	PTFE/Çelik
11	O-ring	EPDM
12	Tahrik mili kapağı	Çelik S235JR
13	Serbest mil kapağı	Çelik S235JR
14	Altı köşe başlı cıvata	Paslanmaz çelik A2
15	Adaptör	Çelik S235JR

Hidrolik Kumandalı Çek Kelebek Vanalar

Dizayn Özellikleri

Pompa start aldıktan sonra vana otomatik olarak açılır ve pompa durmadan önce kapanır.
Pompa istasyonunda enerji kesilmesi durumunda, vana bir hidrolik frenli çekvalf gibi kapanır.
Açma ve kapanma süresi bagımsız olarak ayarlanabilir.
Acil durumlarda vanayı elle açabilmek için, hidrolik güç ünitesinde bir el pompası da mevcuttur.

Aşırı Hız Emniyet Vanaları

Aşırı Hız Emniyet Vanaları, boru patlaması durumunda sistemde veya çevrede hasar oluşturabilecek boru hatları üzerine monte edilir. Bu vanalar, otomatik emniyet vanaları olup, boru hattında belirlenen hızın üzerinde akış tespiti durumunda kapanacak şekilde dizayn edilmiştir. Boru içerisindeki akış hızı ölçülür ve belirlenen maksimum hızın aşılması durumunda vana ağırlığı serbest bırakılır ve klape ağırlık yardımıyla kapanmaya başlar. Vananın kapanma hızı ayarlanabilir. Vana el pompası yardımıyla açılır ve tam açık pozisyonda sistem hidrolik olarak kitlenir.

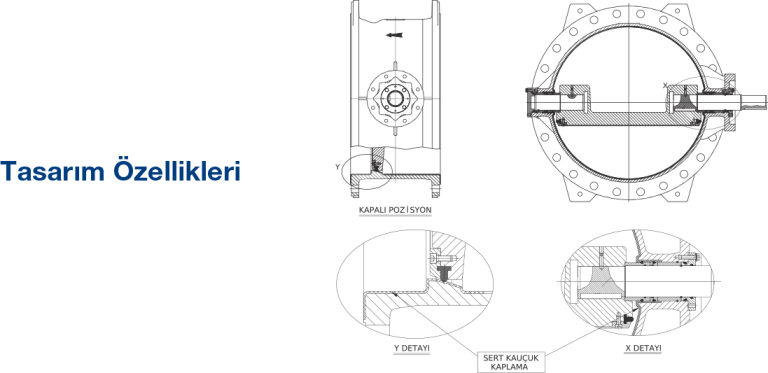

Deniz Suyu ve Korozif Akışkanlar İçin

Özkan kauçuk kaplı kelebek vana serisi özel olarak deniz suyu ve korozif akışkan uygulamaları için dizayn edilmiştir. Gövde iç yüzeyleri korozyon koruması için sert kauçuk kaplanılmaktadır. Kullanılan kauçuğun kalınlığı ve özellikleri müşteri isteğine göre belirlenir. Klape malzemesi; Al-Ni-Bronz, Nikelli Sfero döküm ve paslanmaz çelikler arasından seçilir. Mil malzemesi olarak Monel, duplex paslanmaz çelikler kullanılır.

DN	L	e1	e2	e3
100	64	305	145	250
150	76	350	185	300
200	89	395	220	345
250	114	495	255	425
300	114	560	295	470
350	127	565	325	485
400	140	595	345	525

DN	L	e1	e2	e3
100	64	305	145	250
150	76	350	185	300
200	89	395	220	345
250	114	495	255	425
300	114	560	295	470
350	127	565	325	485
400	140	595	345	525

DN	L	e1	e2	e3
100	64	305	145	250
150	76	350	185	300
200	89	395	220	345
250	114	495	255	425
300	114	560	295	470
350	127	565	325	485
400	140	595	345	525
