Vantuz

Otomatik olarak çalışan tek hazneli hava vanası.
Küçük hacim, düşük ağırlıklı kompakt dizayn.
Büyük orifis, boru hattının doldurulması ve tahliyesi sırasında büyük hava kütlesinin tahliye alınmasını sağlar.
Küçük orifis, boru hattı basınç altında çalışırken küçük miktarlarda hava tahliye eder.
İki kademeli kapanma dizaynı ile darbesiz kapanma.
Yüksek tahliye kapasitesi.
Paslanmaz çelik iç aksam nedeniyle yüksek korozyon direnci.

Çap

DN 50-300

Basınç

PN 10-40

Darbesiz Dinamik Vantuz

Çift Kürekli Vantuz

Vantuz Kullanım Kılavuzu

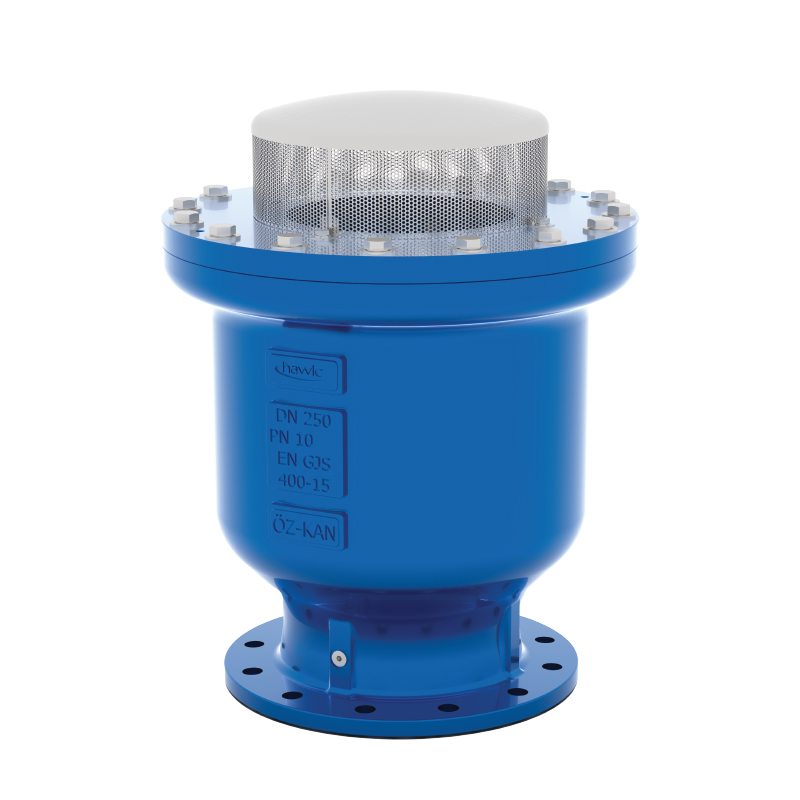

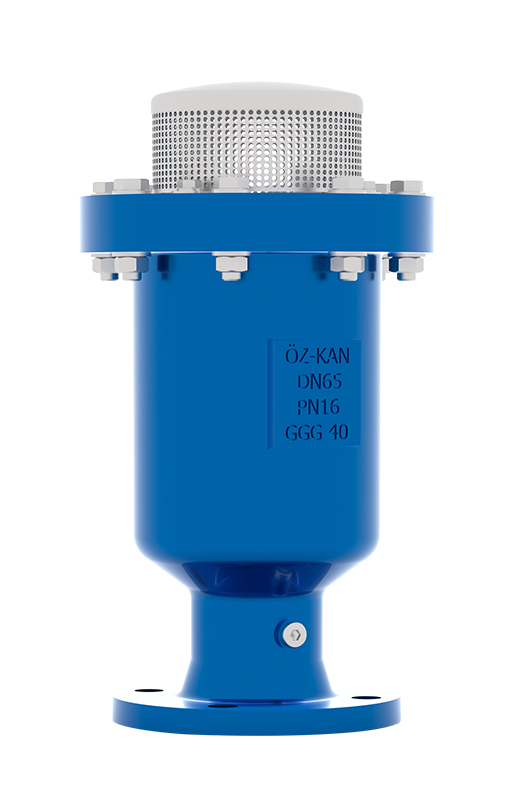

Darbesiz Dinamik Vantuz

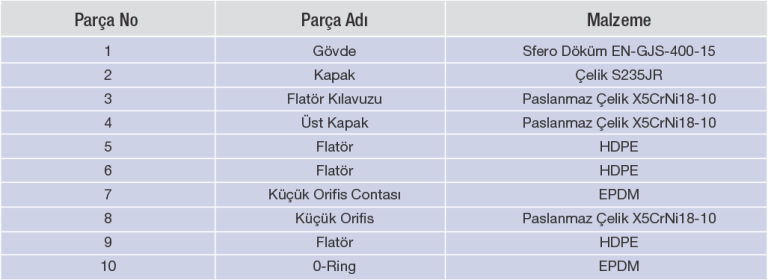

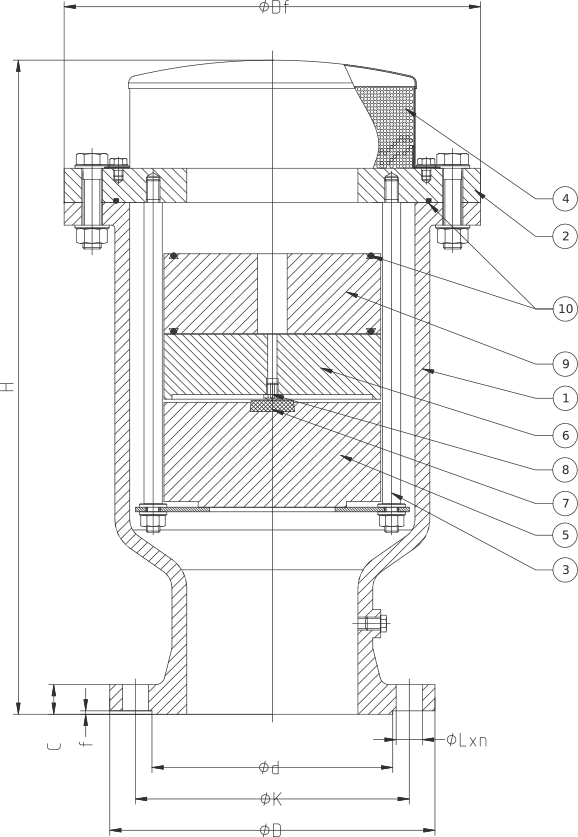

PARÇA NO	PARÇA ADI	MALZEME
1	Gövde	Sfero döküm EN-GJS-400-15
2	Kapak	ST37
3	Flatör Kılavuzu	Paslanmaz Çelik X5CrNi18-10
4	Üst Kapak	Paslanmaz Çelik X5CrNi18-10
5	Flatör	HPDE
6	Flatör	HPDE
7	Küçük Orifis Contası	EPDM
8	Küçük Orifis	Paslanmaz Çelik X5CrNi18-10
9	Flatör	HPDE
10	O-ring	EPDM

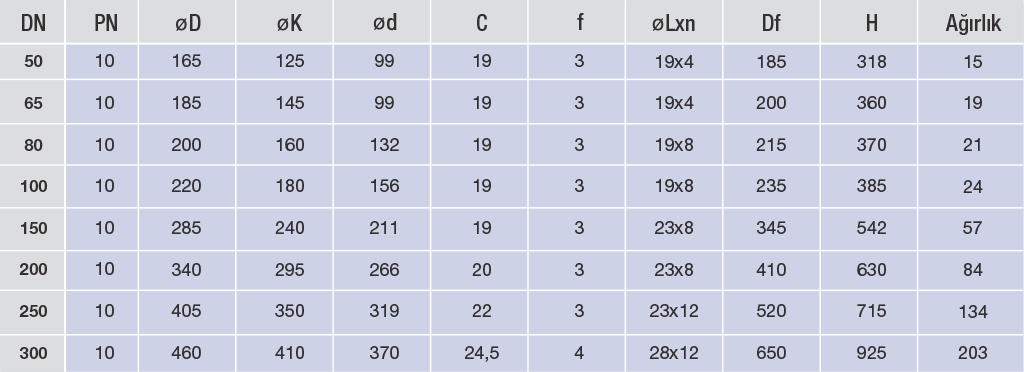

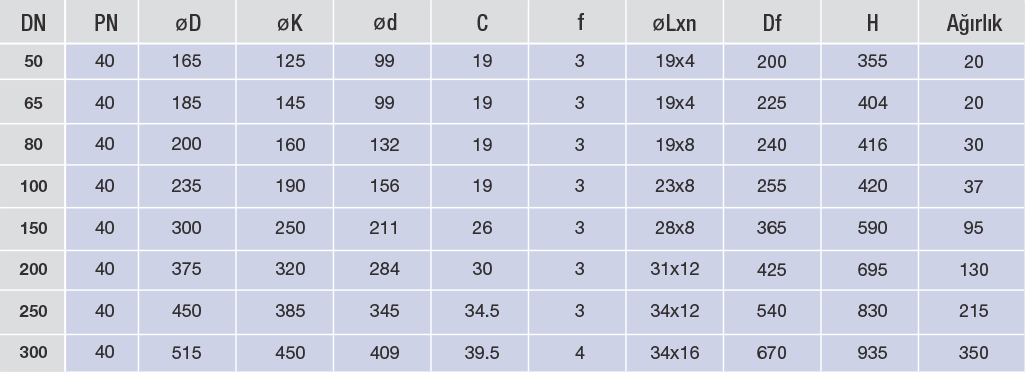

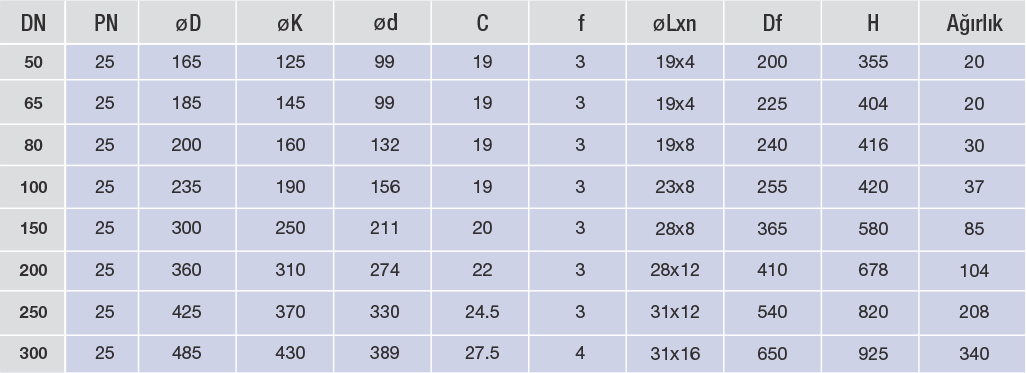

PN10

DN	Ø D	k	C	Bold Quantity d2		Ø B	H
25	115	85	14	Ø14x4	Ø14x4	11	132
50	165	125	19	4	19	200	355
65	185	145	19	4	19	225	404
80	200	160	19	8	19	240	420
100	220	180	19	8	19	255	420
125	250	210	19	8	19	255	410
150	285	240	19	8	23	365	580
200	340	295	20	8	23	410	630
250	405	355	22	12	23	540	820
300	460	400	24,5	Ø23x12	Ø23x12	650	927

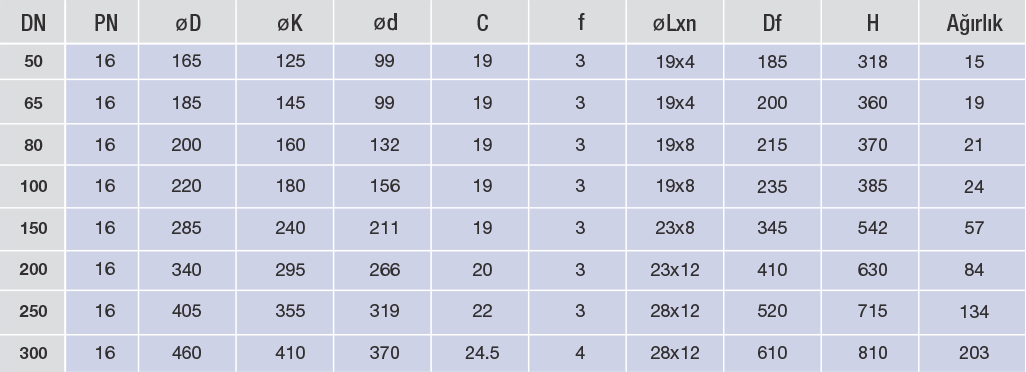

PN16

DN	Ø D	k	C	Bold Quantity d2		Ø B	H
25	115	85	14	Ø14x14	Ø14x14	11	132
50	165	125	19	4	19	200	355
65	185	145	19	4	19	225	404
80	200	160	19	8	19	240	420
100	220	180	19	8	19	255	420
125	250	210	19	8	19	255	410
150	285	240	19	8	23	365	580
200	340	295	20	12	23	410	630
250	405	355	22	12	28	540	820
30	460	410	24,5	Ø28x12	Ø28x12	650	927

PN10

DN	Ø D	k	C	Bold Quantity d2		Ø B	H
25	115	85	14	Ø14x4	Ø14x4	11	132
50	165	125	19	4	19	200	355
65	185	145	19	4	19	225	404
80	200	160	19	8	19	240	420
100	235	190	19	8	23	255	420
150	300	250	20	8	28	365	580
200	360	310	22	12	28	410	630
250	425	370	24,5	12	31	540	820
300	485	430	27,5	Ø31x16	Ø31x16	650	927

PN16

DN	Ø D	k	C	Bold Quantity d2		Ø B	H
25	115	85	14	Ø14x4	Ø14x4	111	132
50	165	125	19	4	19	200	355
65	185	145	19	4	19	225	404
80	200	160	19	8	19	240	420
100	235	190	19	8	23	255	420
150	300	250	26	8	28	365	580
200	375	320	30	12	31	410	630
250	450	385	34,5	Ø34x12	Ø34x12	540	820
300	515	450	39,5	Ø34x16	Ø34x16	650	927

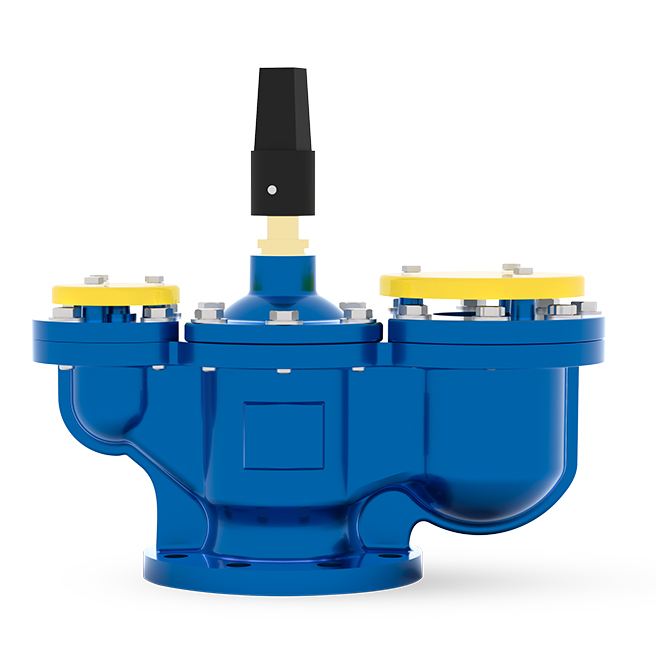

Çift Kürekli Vantuz

Çift küreli vantuzlar silindirik flatörlü.
Büyük orifis, boru hattının doldurulması ve tahliyesi sırasında büyük hava kütlesinin tahliye alınmasını sağlar.
Küçük orifis, boru hattı basınç altında çalışırken küçük miktarlarda hava tahliye eder.
Katı HDPE flatör dizaynı, küre dizaynlarda görülen deformasyon, sıkışma gibi problemler ortadan kaldırır.
Vantuzun bakımı için dahili izolasyon vanası, istek üzerine izolasyon vanasız.

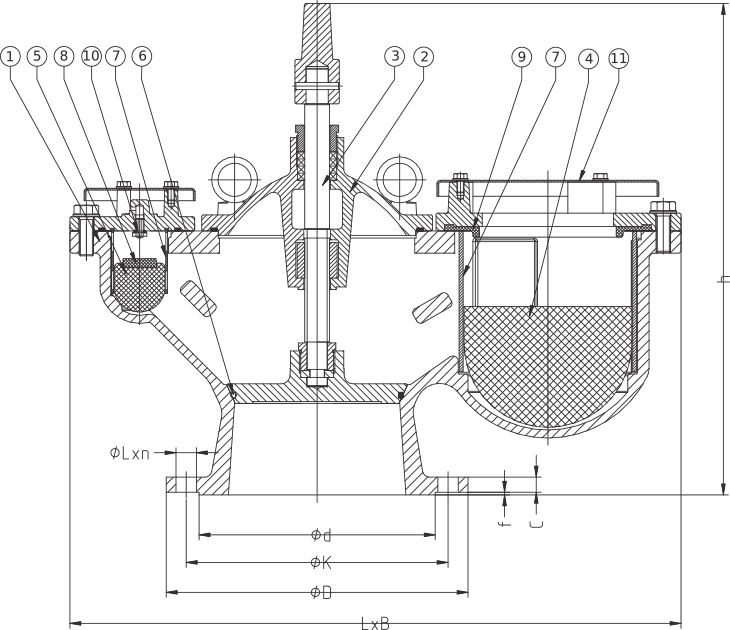

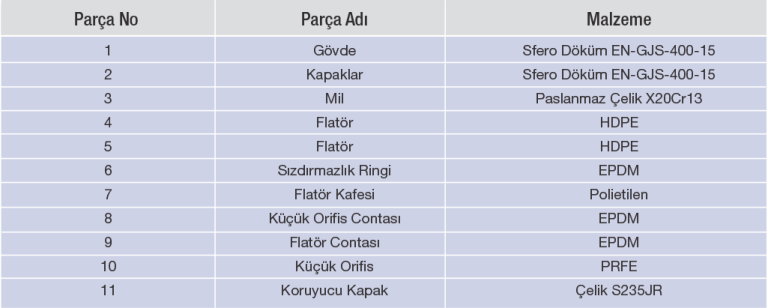

PARÇA NO	PARÇA ADI	MALZEME
1	Gövde	Sfero döküm EN-GJS-400-15
2	Kapaklar	Sfero döküm EN-GJS-400-15
3	Mil	Paslanmaz Çelik X20Cr13
4	Flatör	HPDE
5	Flatör	HPDE
6	Sızdırmazlık Ringi	EPDM
7	Flatör Kafesi	Polietilen
8	Küçük Orifis Contası	EPDM
9	Flatör Contası	EPDM
10	Küçük Orifis	PTFE
11	Koruyucu Kapak	Çelik S235JR

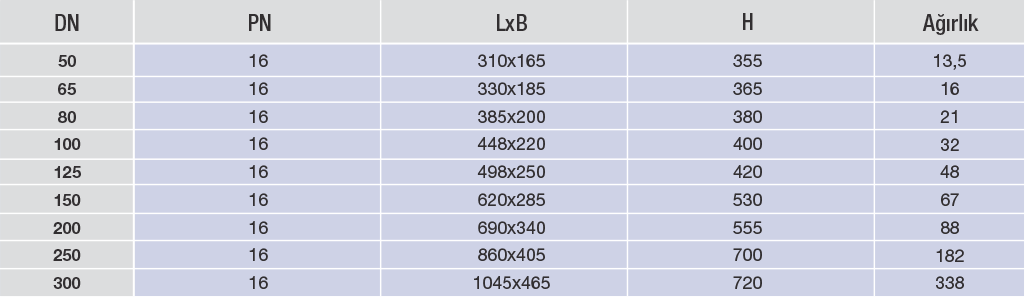

DN	PN	LxB	H	Ağırlık (Kg)
50	16	310x165	355	13,5
65	16	330x185	365	16
80	16	385x200	380	21
100	16	448x220	400	32
125	16	498x250	420	48
150	16	620x285	530	67
200	16	690x340	555	88
250	16	860x405	700	182
300	16	1045x465	720	338
